商品の詳細:
|
| 素材: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギア比: | 57:1 | 定格出力トルク: | 2000Nm |
| 保持トルク: | 13500Nm | 傾斜トルク: | 13200Nm |
| 効率: | 40% | 標準色: | RAL9006 |
| アキシアル荷重: | 34kN | ラジアル荷重: | 58kN |
| ハイライト: | 2 軸スモール スルー ドライブ 24VDC、ブラシ付きモーター スモール スルー ドライブ、2000 Nm スモール スルー ドライブ,Brushed Motor Small Slew Drive,2000 Nm Small Slew Drive |
||

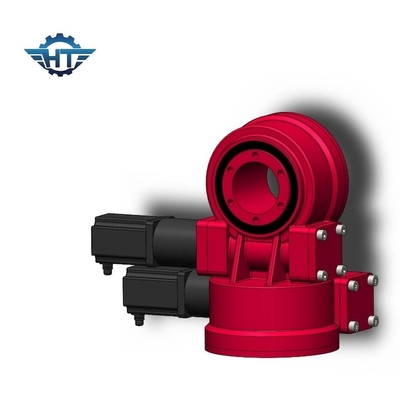

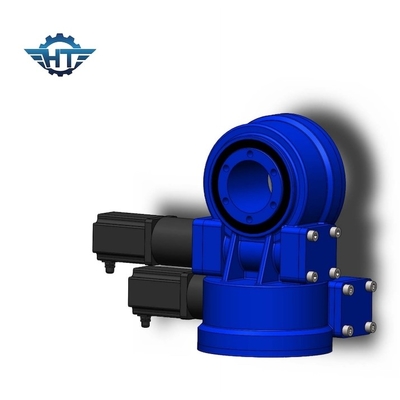

太陽追跡システムのための 24VDC ブラシをかけられたモーターを搭載する二重軸線の小さいたくさんドライブ
小型スルードライブの説明
Hangtuo の旋回ドライブは、重量対性能が最適化された単一段のギアリングで大きな比率を提供します。ベアリングとギアは、薄型で自己保持型のすぐに取り付けられるハウジングに組み立てられているため、製品はすべての軸方向および半径方向の力に反応し、その結果、最も困難な用途で発生する傾斜モーメントに対応できます。これらの適応性の高い製品は、強力な耐衝撃性、長寿命の性能、滑らかな回転、ベアリング保護、密閉型駆動オプションも備えています。業界をリードする品質基準と組み合わされたすべての技術的利点により、Hangtuo 製品は、パフォーマンスが重要なヘビー デューティー アプリケーションの理想的な候補となっています。
SDE モデル スルー ドライブ パラメータ
| SDE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力トルク (Nm) |
傾斜トルク (kN・m) |
保持トルク（kN・m） | アキシアル荷重 (kN) | ラジアル荷重 (kN) | 比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
セルフロック | 重量 (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 705kg |
スルードライブの動作原理
ウォームは、回転リングの外輪を駆動するモーターによって駆動されます。外輪はフランジを介してトルクを出力し、旋回輪の内輪はハウジングに固定されています。旋回駆動は逆セルフロック特性のウォームギア駆動のため、逆セルフロックがかかります。
主なパラメータの用語集
傾斜モーメントトルク: トルクは、荷重に荷重の位置と旋回ベアリングの中心との間の距離を掛けたものです。負荷と距離によって発生するトルクが定格傾斜モーメント トルクを超えると、旋回駆動が逆転します。
ラジアル荷重:旋回軸受の軸に垂直な荷重
アキシアル荷重:旋回ベアリングの軸に平行な荷重
保持トルク：ドライブが逆回転し、部品が損傷していない場合、達成される最大トルクは保持トルクと呼ばれます。
セルフロック:負荷がかかっている場合のみ、旋回ドライブは逆回転できないため、セルフロックと呼ばれます。
カスタマイズされたサービス
1. さまざまな用途やプロジェクトに基づく特別な設計
2.油圧モーター、ステッピングモーター、電気モーターなど、さまざまなタイプのモーターを組み合わせることができます。
3. RAL コードに基づいてさまざまな色が用意されています。標準色はRAL 9006です。
