商品の詳細:
|
| 材料: | 50Mn、42CrMo | ウォームギアのバックラッシュ: | 0.1度 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 5060 Nm |
| トルクの保持: | 40 kNm | トルクを傾けること: | 5 kNm |
| 標準的な色: | RAL 9006 | 負荷重量: | 200~800キログラム |
| ハイライト: | 小さいたくさんドライブを一致させるギヤ,高いbackholding太陽追跡者のたくさんドライブ,ギヤ一致みみずのたくさんドライブ |
||

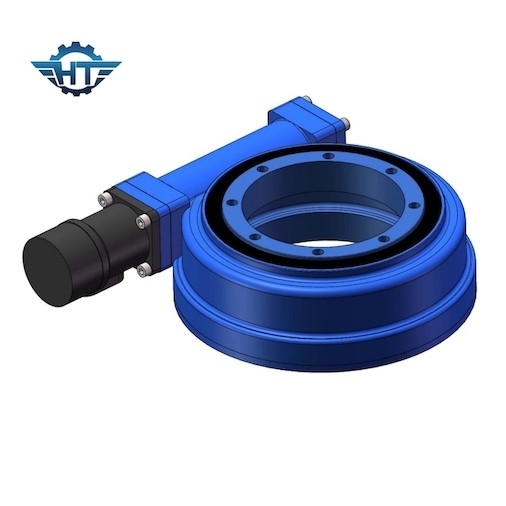

横のSE7は単一の軸線の太陽太陽日曜日の追跡者のための回転ドライブを収容することを囲んだ
封じられた収容の回転ドライブ記述
Hangtuoのみみずギヤ回転ドライブはよいと特色になりみみずおよびギヤ一致をおよび太陽能力別クラス編成制度の安全を改善するために高いbackholdingトルクの回転ドライブを作る多歯接触を囲む。それは自動閉鎖で、最高±65 °を回すことができる。より大きかったら必要とされる範囲それはカスタマイズすることができる。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
適用
単一の軸線の太陽能力別クラス編成制度の回転ドライブ仕事いかにか。
東西の横の単一軸線の追跡者を一例として取って、横の単一軸線の追跡の原則は説明される。太陽能力別クラス編成制度の回転軸線は南北方向で整理される。それから、太陽の方位角の角度の変更に従って、光起電モジュールは回転の軸線のまわりで回り、追跡者のモジュールのオリエンテーションは光起電モジュールの常態と直接日光間の角度を減らし、モジュールの表面の太陽放射を高める日光の刺激の程度に従って調節される。、効果的に発電を高めることができる。平らな単一軸線の能力別クラス編成制度の発電は10%からほとんどの区域の25%高めることができる。東西の平らな単軸の発電は最もよい適応区域である低い緯度区域の25%増加できる。
