商品の詳細:
|
| モデル: | SE3 | タイプ: | ワームとギア |
|---|---|---|---|
| 色: | 要求される | ギヤ比率: | 31:1 |
| OEM: | 利用できる | 材料: | QTおよび42CRMO |
| 証明書: | ISO9001のセリウム | 絵画: | 利用できる |
| ハイライト: | SE3みみずギヤ ドライブ,みみずギヤ ドライブPVシステム,SE3みみずドライブたくさんリング |
||

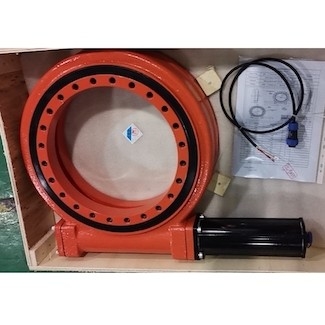

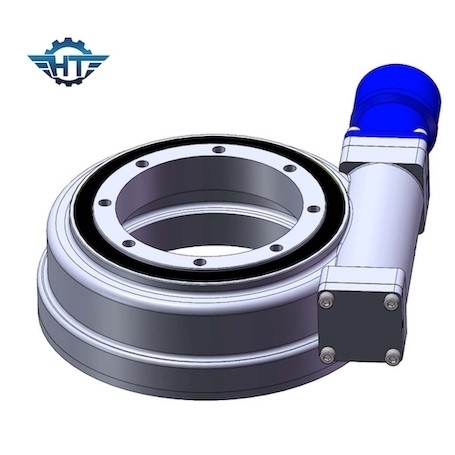

太陽電池パネルシステムを追跡するPV力日曜日のためのSE3砂時計みみずギヤ ドライブ
みみずギヤ回転ドライブ記述
技術が改良したので、回転ドライブはギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を、imporvedトルクこうして使用して、バックラッシュは減った。
このより大きい強さ、効率および耐久性の高められた歯の約束の結果。回転ドライブは横のみみずがみみずの糸の数とみみずギヤの歯の数間の関係によって、シャフトの速度の比率決まる標準的なみみずの技術を使用する。
回転ドライブを取付ける方法か。
1. 溶接、電流を通すこと、残余、土、等から据付を、例えば取除きなさい。
2. アイ ボルトが付いているたくさんドライブを持ち上げなさい。
3. たくさんドライブは荷を下された状態に取付けられる。
4. 次のプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれる。
5. 糸に糸ロックの液体を加えなさい。
6. 一致の部品を十分に要求する糸のギャップの位置の糸ロックの液体。
7. ボルトを斜めに前もって積みなさい。斜めに得る方法をボルトの次スケッチの一般的なパターンを順にトルクを見なさい。内部か外リングとの開始。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをしなさい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返しなさい。最終的に斜めにきつく締まるトルクの100%にトルクを与えるため。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい |
204 |
適用
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
回転ドライブは宇宙航空区域で広く利用されている、太陽エネルギーシステム、風力、衛星放送システム、およびトラック クレーンのような機械類をおよび人の上昇、等設計すること。最近年、それは光起電発電システムで富裕に、特別な車、頑丈なフラット パネルのトラック、容器クレーン、トラックによって取付けられるクレーン、自動車クレーンおよび空気車、クレーン、ガントリー クレーン、小さい風力の場所、宇宙通信、サテライト レシーバ、等使用された。
