商品の詳細:
|
| モデル: | SE1 | トルクの保持: | 1800 Nm |
|---|---|---|---|
| トルクを傾けること: | 1000 Nm | 出力トルク: | 400 Nm |
| 静的な軸負荷: | 22 kN | 静的で根本的な負荷: | 12 kN |
| 原料: | QT | 重量: | 6つのKG |
| ハイライト: | solar slew drive,slewing drive for solar tracking system |
||
高性能の太陽再生可能エネルギーのための小型のたくさんドライブ
小型のたくさんドライブ記述

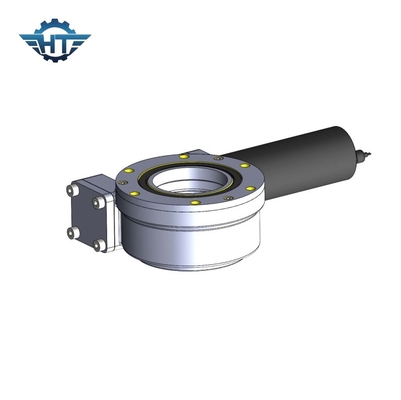

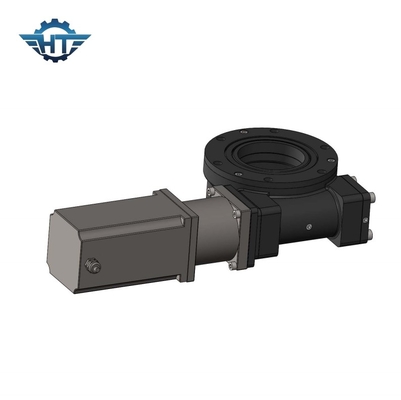

回転ドライブ装置は運転の動力源を統合する全円周の回転の減速伝達メカニズムである。回転ドライブ装置は伝達従節およびメカニズムの付属品として回転軸受けを使用する。運転の源および包装および他のリングは伝達従節両方として使用され、回転軸受け自体が全円周の回転の関係である、および運転の動力源および主要な伝達部品それに回転、減速および運転の機能を統合するし、同時に単純構造があり、そして製造し、維持してが便利である普遍的な減速伝達メカニズムをように運転された可動部の関係の基盤は。映像は2つの典型的な振動ドライブを示す。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
SE1回転ドライブ データ用紙
| モデル | SE1 |
| 比率 | 32:1 |
| 定格出力のトルク（N.m） | 400 |
| 傾けるトルク（N.m）を | 1000 |
| 保持するトルク（N.m）を | 1800 |
| 軸負荷（kN） | 22 |
| 放射状の負荷（kN） | 12 |
| 効率 | 40% |
| 精密（°） | 0.1 |
| 自動閉鎖 | はい |
| 重量（kg） | 6 |
| 設置穴 | 6*M8 |
| センター サークルの直径 | Φ 40のmm |
| 内部の穴 | Φ 30のmm |
| 仕事の温度 | - 30℃ ~+80℃ （任意特別なグリースはより冷たくかより熱い場所で使用した） |
| 保証の方針 | 5年、利用できる保証延長 |
回転ドライブを購入した場合、次の変数を知る必要がある:
1トルク
2つのRPM
3回転の減力剤
