商品の詳細:
|
| 材料: | QT | タイプ: | みみずおよびWormwheel |
|---|---|---|---|
| 生命時間: | 30年 | 適用: | 二軸ソーラートラッカー |
| ギヤ比率: | 57 | 囲まれた住宅: | はい |
| バックラッシュ: | 0.1度以下 | Effeciency: | 40% |
| ハイライト: | slewing ring drive,small slew drive |
||
QTの物質的な二重軸線のたくさんドライブ保有物は太陽能力別クラス編成制度のための13 KNmにトルクを与える
二重軸線のたくさんドライブ記述

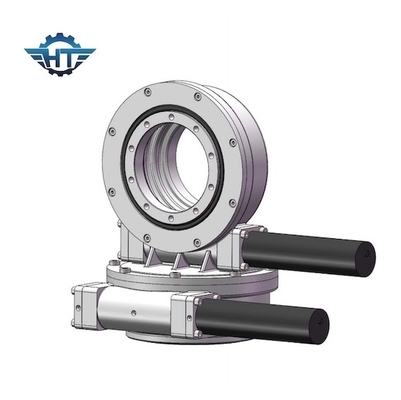

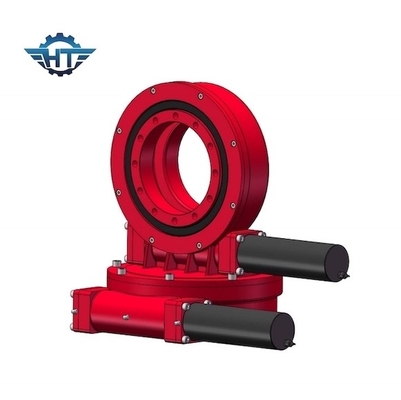

二重軸線の太陽追跡者のためのSDE7回転ドライブ
銘柄:HT
型式番号:SDE3A
条件:新しい
提供される売り上げ後のサービス:利用できるエンジニア機械類を海外に整備するため
出力トルク:2000 N.m
時のトルクを傾けること:13500 N、m
トルクの保持:13200 N.m
軸評価:34 KN
放射状の評価:58 KN
ギヤ比率:57:1
精密の追跡:≤ 0.1°
モーター:12V、24VのDCモーター、380Vの220V ACモーター
純重量:56のKg
受渡し時間:順序の後の15仕事日以内に確認し、支払は受け取った。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい |
705kg
|
適用
二重軸線の回転のdrivesareの二重軸線の太陽追跡者のための共通の回転ドライブ塗布、heliostatsおよび集中されたphotovoltaics （CPV）のような、および衛星またはレーダーの皿。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。
SDEの二重軸線のポジシァヨナーの指定
1) 太陽追跡者の相対的な回転部品のために広く利用されたSDEシリーズ回転ドライブ。
2) 太陽PVの二重軸線の追跡者および太陽
SDEの二重軸線の回転ドライブは精密な3D位置の30年分野の生命の間保証される。SDEドライブは単一ドライブで有効な、信頼できる解決を作成する。私達は分野の生命を最大にするためにISO 9001のセリウムの証明によって置かれる標準を使用して私達の部品および原料すべてを修飾する。
