| ブランド名: | HT |
| モデル番号: | SE9 「 |
| MOQ: | 1部分 |
| 価格: | USD 280~504 / pc |
| 納期: | 15〜45日 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |

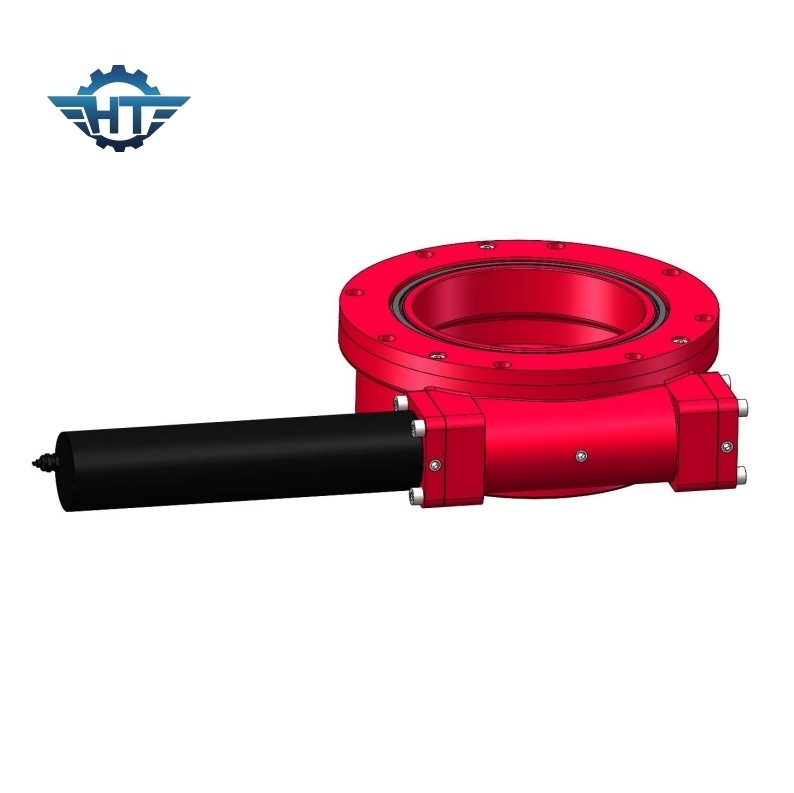

FlatTracking日曜日の24Vステッピング モーターが付いている太陽回転ドライブおよび太陽追跡者のためのエンコーダー
日曜日の太陽回転ドライブの追跡
回転ドライブを追跡する太陽は主に大規模な発電所の構造のために開発され、設計されている費用効果が大きいプロダクトので中間および低い緯度で広く利用されている斜めの単一軸線の能力別クラス編成制度の回転の中心の部品。
システムは一組の回転のドライブおよびコントローラーの使用によって全体の配列だけを自動的に追跡することができる必要とする。独特な連結構造および手入れ不要の回転ドライブはシステム安定性、低い故障率および低い維持費それを信頼できように、信頼できるすることができる。従来の固定設置ブラケットによって比較されて、それは大規模な発電システムである約30%年次発電を高めることができる。
場所の構造のための理想。
主要特点
1. 無制限の回転角度および範囲
2. 可能な高い発電およびトルクの最も有効な伝達を提供しなさい
3. 完全に封じられた、密封されたハウジングは粗い環境および増加の安全に抗する
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
適用
平らな斜めは選抜する
「平らな斜めの単一は」、または「傾斜ときっかり」単軸上記の2つのモードの組合せのプロダクトである。実際、平たい箱は平らな単一の軸線の部門に単一を属するべきである傾斜させた回転軸線は横であり、彼の全体の能力別クラス編成制度は平らな単一の軸線システムに続くことができる。相違は回転の軸線の各部品に南にある特定の傾斜があることである。
傾向がある単一の軸線:
傾向がある単軸に南にある特定の傾斜がある、従ってこの状態は単軸平たい箱よりよい。しかし斜めの単軸にまた自身の限定がある。南が傾斜が原因で、傾向がある単軸サポートは後部コラムが余りに高く作ることができないので回転軸線が育つ、傾向がある単軸の回転軸線は限られていると同時に北側の地面からより高く、より高くなり。それは長いシャフトに費用を増加し、高める単一シャフトが一つずつ独立しているないしか作られることができたり、当然ことができるが限り、床面積を。
平らな単一の軸線
平らな単軸の追跡ブラケットは東西の方向の太陽の弾道の追跡によって発電を顕著な増加できるが平らな単軸にまた不利な点がある。平らな単軸サポートに南に傾斜がないので、能力を受け取る放射は高い緯度で特に明らかの太陽の高度の角度が低いとき粗末である。冬に減少が、特にあり、発電は固定台紙のそれより低い。
