商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 使用率: | 30年 |
| タイプ: | 二重軸線 | 標準的な色: | RAL9006 |
| 取付けボルト: | 6*M10 | HSコード: | 84834090 |
| ハイライト: | SDE7二重軸線の回転ドライブ,12V惑星モーター回転ドライブ変速機,SDE7みみずギヤたくさんドライブ |
||

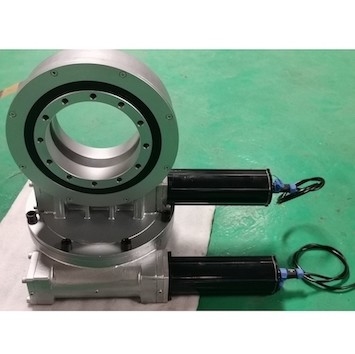

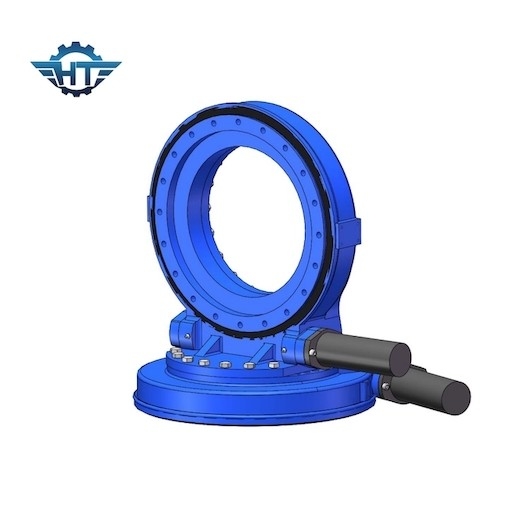

SDE7太陽追跡者のための12V惑星モーターを搭載する二重軸線の回転ドライブ変速機
二重軸線の回転ドライブ記述
二重軸線の追跡者のための2共通ドライブおよび制御建築がある:分散ドライブおよびつながれたドライブ。設計にもかかわらず、回転ドライブは確実に制御装置の中央部品である。回転ドライブの精密そして剛性率はシステムの安全な操作と密接に関連している。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
電気ギヤ モーター変数
| モーター データ | 惑星データ | ||
| 評価される電圧 | 24VDC | 比率 | 398:1 |
| 評価される流れ | 1.3A | 出力トルク | 43Nm |
| 定格速度 | 800Rpm | 出力速度 | 2Rpm |
| 水平に保護される | IP55/65/66 | 騒音 | <60db> |
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
