商品の詳細:
|
| 材料: | 50Mn、42CrMo、QT | モデル: | SDE 7 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 出力トルク: | 0.8 kNm |
| トルクの保持: | 6 kNm | トルクを傾けること: | 9.2 kNm |
| 効率: | 40% | 色: | RALに基づく |
| ハイライト: | slewing ring drive,worm drive motor |
||

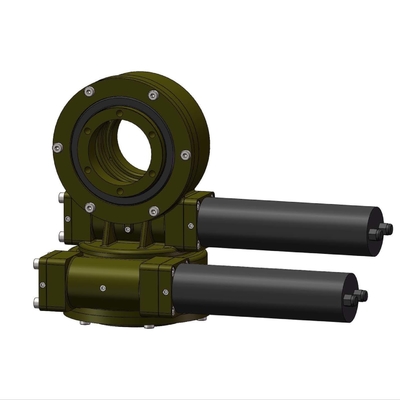

衛星アンテナおよびCSPを追跡する二重軸線のためのカスタマイズされたSDEのたくさんドライブ変速機
ドライブ変速機の記述を殺害した
Hangtuoの回転ドライブはハウジング、回転ののある完了された予備品を持つみみずを囲む密封で忍耐構成される。私達はまた時計回り方向のための移動および時計回り方向の回転に逆らうためにできるドライブを回転するために使用される電子モーターおよび油圧モーターを作り出してもいい。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
利点
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転しなさい
4. 静的な自動閉鎖機能をよくしなさい
適用
Hangtuoの二重軸線の回転装置は独立したおよそ2およびそれにより安定した、高精度伝達の広い範囲を達成するトルクを、発生させるために別の斧を回すことができる。適用は太陽追跡者、heliostats、集中されたphotovoltaics （CPV）、および衛星およびラジオのアンテナを含んでいる。
