| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1本 |
| 価格: | USD 280~504 / pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

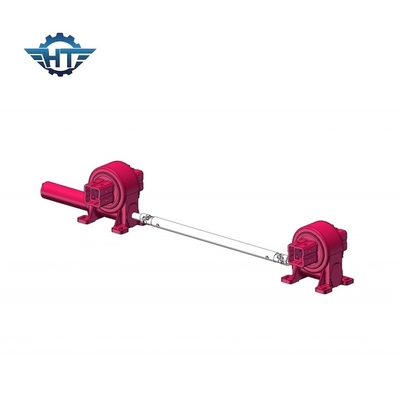

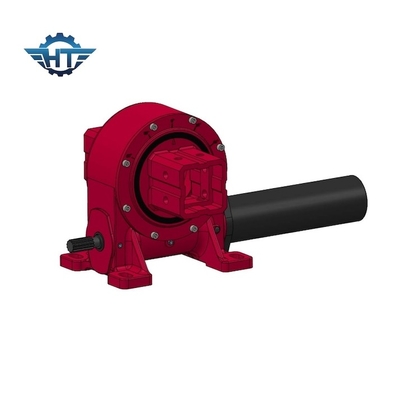

5' 垂直のワームギアスロードライブ 900Nm出力トルク&高バックホルディングトルク
ワームギアスロードライブ 説明
スウィイングドライブの設計と仕様は,負荷容量,速度,精度,環境条件を含む特定のアプリケーション要件に応じて異なります.広範囲のアプリケーションと負荷容量に対応するために,異なるサイズとギア比が利用可能.
私たちのスウィリングドライブは,ワームギアの自己ロック特性のために,逆自動ロック機能を持っています.この機能は,主に動作し,安全性の要因の安定性を大幅に向上します.伝統的なスイング製品と比較してスウィーリング駆動ギアボックスは安装し,保守しやすく,安装スペースを大幅に節約します.
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
利点
1転覆の瞬間は,スウィリングリングに基づいて
2. 包み込みワームドライブを採用
3. 多歯接触を使用するためにより大きな負荷をドライブ
4. より良い静的自己ロック機能
