商品の詳細:
|
| 材料: | 鋳鉄 | 効率性: | 40% |
|---|---|---|---|
| 運転者: | 電動モーター | 色: | 要求される |
| 保持トルク: | 39kNm~50kNm | 入力電圧: | 24V |
| 出力速度: | 0~1のrpm | 保護レベル: | IP66 |
| ハイライト: | ve7 傾斜型垂直回転装置,PV システムの垂直回転装置,PVシステム 垂直回転駆動 |
||

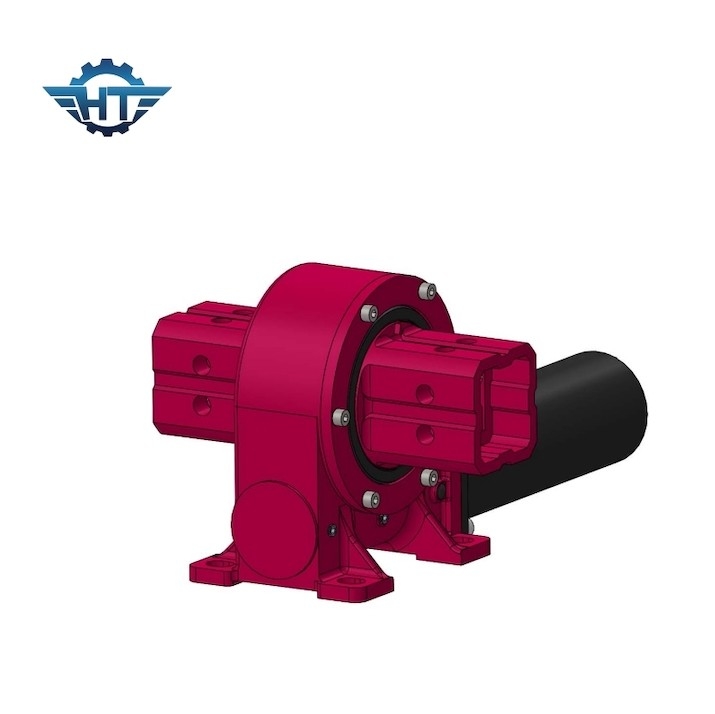

VE7 傾きトルク 8000N.M PVシステム用のスウィイングドライブ
スウィングギア駆動の説明
ギアメカニズムは,スウィリングリングと統合され,電力を伝送し,回転運動を生成する.通常はピニオンギアで構成され,モーターまたは他の電源によって駆動されるリングギアとピニオンとの相互作用により,スウィリング駆動の制御回転が可能になります.
ハントゥーメカニカルは深遠な専門知識を持ち,スウィイングドライブを設計,開発,製造する10年以上の経験を持っています.私たちのチームは,その特定の領域で研究と開発に特化したもので,太陽光発電システムの追跡技術の分野をカバーしています集中太陽光発電所,機械工学,スウィイングドライブ技術
VEモデル スウィイングドライブの技術表
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | そうだ | 251 |
利点
わかった大量生産のためのインテリジェントプロセス制御と顧客向け製品開発の長年の経験
スウィイングドライブ (閉ざされたタイプ,垂直型,双軸型,精度タイプ) 砂時計ワームスウィリングドライブは,強い傾きモメントトルクと静的自己ロック機能を持つスウィリングベアリングに基づいています多くの歯の接触面は,特に高い負荷を運転するために設計されています.
工場全体で9つのポイントを設置します. 重要なプロセスで厳格に制御するために,我々は重要な品質検査ポイントを設置し,品質検査指示を作成します.高精度で測定計の校正を使用します.
詳細な製品技術パラメータについては,製品カタログと詳細な販売図面を私たちに連絡してください.
申請

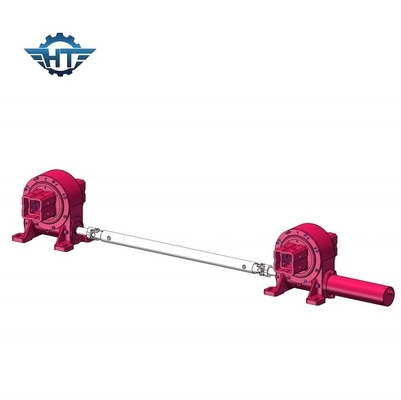

垂直回転駆動は,一般的にf にインストールされます.土地や複雑な地形そして,パラボリックやトランスCSP発電,フレスネルCSP発電,フラット単軸太陽電池追跡システムなど,様々な太陽光発電プロジェクトに広く使用されています.斜め太陽追跡システム密室のモデルでは,通常,このモデルでは,高精度で,塵や水が内部に入ることを防ぐことができます.
