商品の詳細:
|
| 素材: | 鋳鉄 | モデル: | SDE3」 |
|---|---|---|---|
| サイズ: | 3～25インチ | ボアサイズ: | 100～800mm |
| ギアオプション: | 外歯車 | 保証: | 5年 |
| OEM: | 利用可能 | 回転式: | 二軸 |
| ハイライト: | 小型 2 軸スルー ギア ドライブ、25 インチ 2 軸スルー ドライブ、SDE 3 インチ 2 軸スルー ドライブ,25 inch Dual Axis Slew Drive,SDE 3" Dual Axis Slew Drive |
||

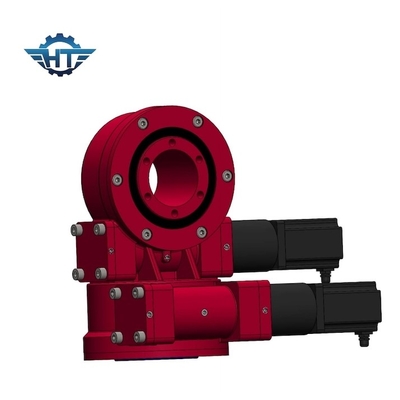

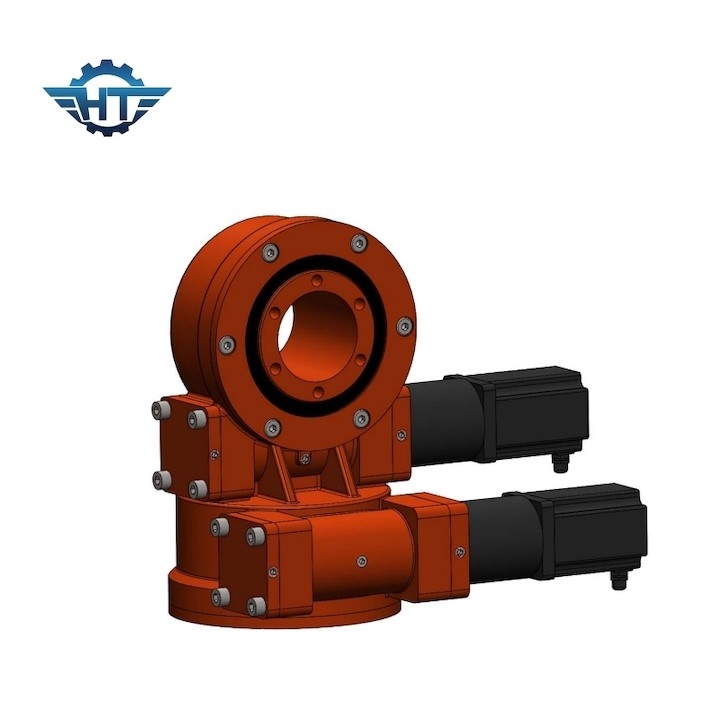

パネル プロジェクトを追跡する太陽のための小さい二重軸線のスルー ギヤ封じられたハウジング
スルーギアの説明
Hangtuo の旋回ドライブは、重量対性能が最適化された単一段のギアリングで大きなギア比を提供します。ウォームとギアは薄型で自己保持型のすぐに取り付けられるハウジングに組み込まれているため、製品はすべての軸方向および半径方向の力に反応し、その結果、最も困難な用途で生じる傾斜モーメントに対応できます。これらの適応性の高い製品は、強力な耐衝撃性、長寿命の性能、滑らかな回転、ベアリング保護、密閉型駆動オプションも備えています。業界をリードする品質基準と組み合わされたすべての技術的利点により、Hangtuo 製品は、パフォーマンスが重要なヘビー デューティー アプリケーションの理想的な候補となっています。
SDE モデル 旋回駆動装置の性能パラメータ
| SDE モデルのパフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力トルク (Nm) |
傾斜トルク (kN・m) |
保持トルク（kN・m） | アキシアル荷重 (kN) | ラジアル荷重 (kN) | 比 | 効率 |
精度 （程度） |
知財 |
作業温度 (℃) |
セルフロック | 重量 (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | はい | 705kg |
スルードライブの動作原理
ウォームはモーターによって駆動され、モーターは旋回ドライブを駆動して回転し、ハウジングに固定されたフランジを介してトルクを出力します。旋回駆動は逆セルフロック特性のウォームギア駆動のため、逆セルフロックがかかります。
主な機能
1. 安定
2. 高精度
3.優れた性能
