商品の詳細:
|
| モデル: | SDE7」 | 出力トルク: | 2000 Nm |
|---|---|---|---|
| トルクを傾けること: | 7500 Nm | トルクの保持: | 13200 Nm |
| OEM: | 利用できる | ギヤ比率: | 57:1 |
| 特徴: | 速い取付け | 精密: | 0~0.15° |
| ハイライト: | 7インチはドライブ軸線のたくさん二倍になる,PVのパネルのたくさんドライブ変速機,PVのパネルの太陽追跡者のたくさんドライブ |
||

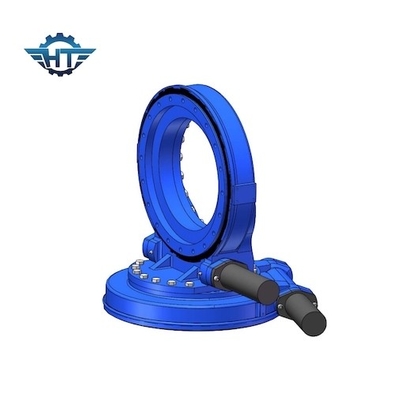

7インチは変速機PVのパネルの太陽能力別クラス編成制度のための軸線みみずギヤ ドライブ二倍になる

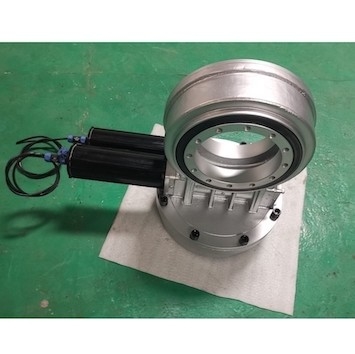

二重軸線みみずギヤ ドライブ変速機の記述
7回転ドライブ正確さのインチ2の軸線二重太陽追跡者は太陽電池パネルの15部分のための0.1までdegそして背部構造0,99のm xの20キログラムの1,64のmそして重量最高それぞれ寸法を測る。そう一緒に30㎡太陽電池パネルの表面までのために。他の回転ドライブが運ぶことができること光起電パネルの提案された区域は次の通りある:
| 回転ドライブ モデル | 太陽電池パネルの平方メートルは耐えることができる（最高） |
| SDE1 | <5 ㎡ |
| SDE3 | <15 ㎡ |
| SDE5 | <20 ㎡ |
| SDE7 | <30 ㎡ |
| SDE9 | <40 ㎡ |
| SDE12 | <50 ㎡ |
| SDE17 | <60 ㎡ |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
適用
Photothermal能力別クラス編成制度の回転式ドライブの適用
1.皿の能力別クラス編成制度は2つのタイプに、二軸の追跡実際に分けることができる:横および高度。
2。たらいのタイプphotothermalシステムは大きいたらいのタイプおよび小さいたらいのタイプに分けることができる。溝の大きい開始および速い回転速度の条件が原因で、水圧シリンダは大きい溝のために現在多く使用されるが、減力剤を使用してまた大きい溝のプロジェクトがある。小さいたらいのタイプのために、主に熱するたらいのタイプ プロジェクトは、VEシリーズ縦の回転式減力剤の取付けそして使用のために非常に適しているコレクターの長さ比較的短い。サポートおよび回転式減力剤の統合された設計が原因で、取付けは便利である。同時に、たらいブラケットの複雑な構造設計は簡単である。
3。フレネルのプロジェクトはミニたらいに類似している。
