商品の詳細:
|
| 材料: | QT | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 自己の錠: | はい |
| 定格出力のトルク: | 2000 Nm | トルクの保持: | 13500 Nm |
| トルクを傾けること: | 13200 Nm | 正確さ: | 0.15の° |
| ハイライト: | QTの二重軸線のたくさんドライブ,0.15の°の二重軸線のたくさんドライブ,バックラッシュの二重軸線のたくさんドライブ |
||

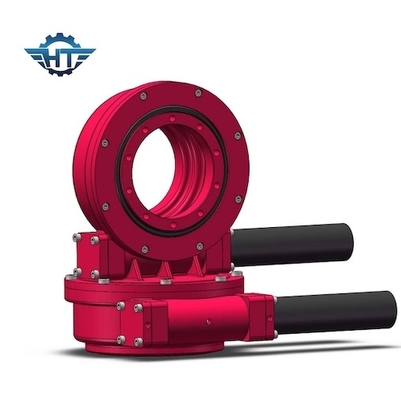

高い把握トルクの二重軸線は太陽能力別クラス編成制度のためのドライブを殺害した
二重軸線のたくさんドライブ記述
放射状の負荷:回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線への負荷平行
トルクの保持:それは逆のトルクである。ドライブが逆に回っているとき、部品はないし
損なわれて、達成される最高のトルクはトルクを保持すること呼ばれる。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
二重軸線のたくさんドライブ プロダクト
二重軸線のたくさんドライブは二重軸線の太陽追跡の適用の完全な解決である。二重軸線のたくさんドライブにたくさんドライブが付いている3つのタイプ解決がある:
一般に、容易なブラケットの構造のため、sdeのたくさんドライブは完全な解決であるが、他の2つはまた非常に普及している。
2つの横の追跡のたくさんドライブ
1つの横の追跡のたくさんドライブおよび1の縦の追跡のたくさんドライブ
二重軸線のたくさんドライブ塗布
回転ドライブ装置は全円の回転が要求されるあらゆる機会で速度の変更が要求されると同時に使用することができる。より大きいトルクの送電、高精度の動き伝達、または密集したボディ構造をおよび高品質要求するメカニズムの選択を実現することは必要なとき、回転ドライブ装置は解決である。
共通の適用は通常工学の全円の回転式構造および建設機械、また太陽エネルギー、風カエネルギーおよびさまざまな長期自動追跡の機械類である。デジタル制御を遂行することは容易である従ってそれに工業用ロボットの分野で多くの適用がある。
