商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | 17インチ |
|---|---|---|---|
| ギヤ比率: | 102：1 | 定格出力のトルク: | 9400 Nm |
| トルクを傾けること: | 135600 Nm | トルクの保持: | 65040 Nm |
| 輸送のパッケージ: | 木の場合 | 適用: | 太陽追跡者 |
| ハイライト: | SE17単一の軸線の回転ドライブ,9400Nm太陽追跡者ドライブ,9400Nmみみずドライブたくさんリング |
||

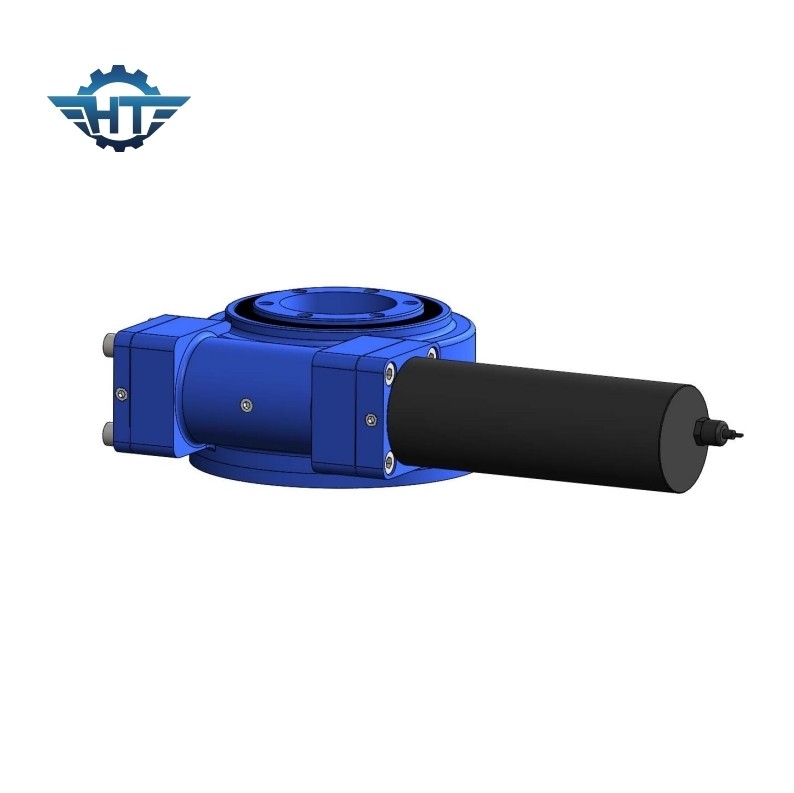

IP66のみみずギヤ ドライブを囲むSE17は太陽追跡者のためのハウジングを囲んだ
単一の軸線のたくさんドライブ記述
ドライブに耐えるSEのたくさんリングは軸力に耐えることができる。それは建設機械、haborの機械類、空気のプラットホーム車、軍隊、等のための密集した構造で設計されている。 それは太陽能力別クラス編成制度でまた広く利用されている単一の軸線の太陽能力別クラス編成制度および二重軸線の太陽能力別クラス編成制度のような有効な太陽世代別システムを作り出すために。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
SE17たくさんドライブ変数
| 製品名 | SE17たくさんドライブ |
| 出力トルク | 9400 N.m |
| 時のトルクを傾けること | 135600 N.m |
| トルクの保持 | 65040 N.m |
| 静的な軸評価 | 980 kN |
| 静的な放射状の評価 | 390 kN |
| 動的軸評価 | 490 kN |
| 動的放射状の評価 | 245 kN |
| モーター代わり | 380V/220V ACモーター、DCモーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業機械 |
Applicatons
平らな単一の軸線の追跡
追跡方法の間で、平らな単一軸線の追跡は最も一般的な方法である。それは追跡し、東西の軸線の追跡する南北軸線に分けられる。東西の軸線の追跡に固定傾向がある取付け上の明らかな利点がないし、南北軸線の追跡の効果は追跡する東西の軸線のそれよりよい。平らな単一軸線の追跡は低い緯度区域のために特に適している
