商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | 3インチ |
|---|---|---|---|
| ギヤ比率: | 31:1 | 定格出力のトルク: | 600 Nm |
| トルクの保持: | 1500 Nm | トルクを傾けること: | 3000 Nm |
| 取り付け穴: | 6*M6 | 標準的な色: | RAL 9006 |
| ハイライト: | SE3単一の軸線の回転ドライブ,多歯の単一の軸線の回転ドライブ,SE3回転リング ドライブ |
||

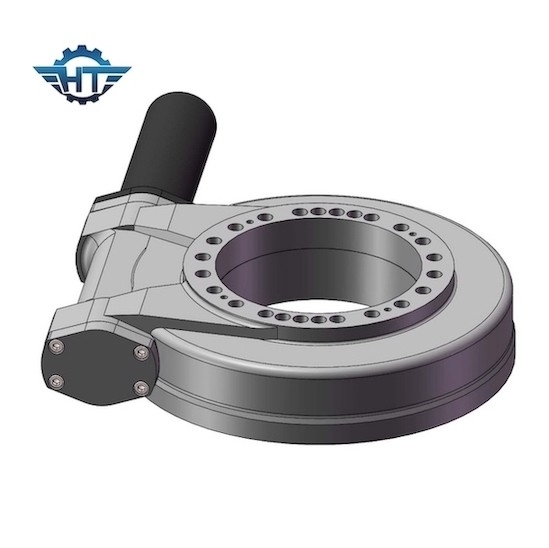

SE3みみずギヤInlinedの太陽能力別クラス編成制度のための小さいSlewngリング ドライブ
小さいSlewngリング ドライブ記述
私達の回転ドライブはハウジング、回転軸受けで構成され、密封し、みみずおよび他の標準的なハードウェアaccssoriesを囲む。私達はまた異なった種類の12VDCか24VDC電子プラネタリ・ギア モーター、時計回り方向のための移動および安定した性能および高性能の時計回り方向の回転に逆らうためにできる油圧モーターのようなモーターに一致させてもいい。
利点
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. 360度の回転範囲
3. みみずドライブ内部を囲むこと
4. 高い負荷を保障する多歯接触
5. 自動閉鎖機能
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
注目:明細寸法および変数のために、私達の販売のデッサンを参照しなさい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
適用
受動ドライブ回転ドライブ能力別クラス編成制度の受動システム
油圧差動圧力は追跡者シャフトを運転する使用される。差動圧力は異なった陰によって作成される異なった熱勾配によって得られる。追跡者はこの差動圧力を同等にするために動く。
