商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | SE14 " |
|---|---|---|---|
| ギヤ比率: | 85：1 | 定格出力のトルク: | 6550 Nm |
| トルクの保持: | 68000 Nm | トルクを傾けること: | 54200 Nm |
| 軸負荷: | 680 kN | ラジアル荷重: | 230 kN |
| ハイライト: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

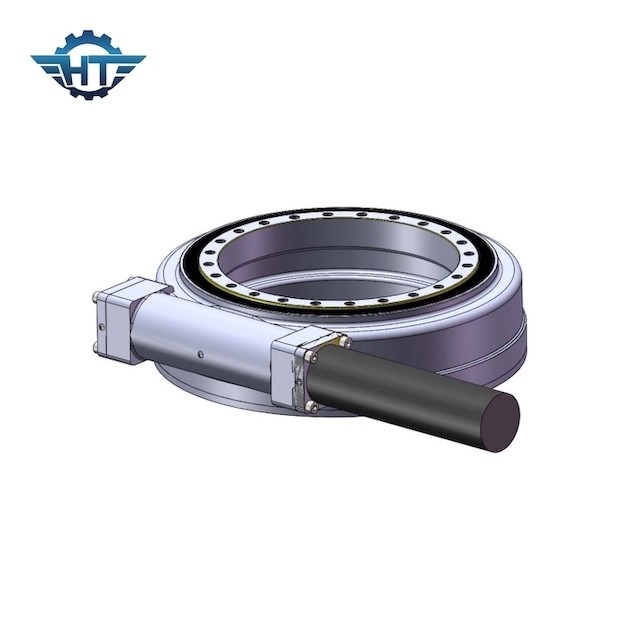

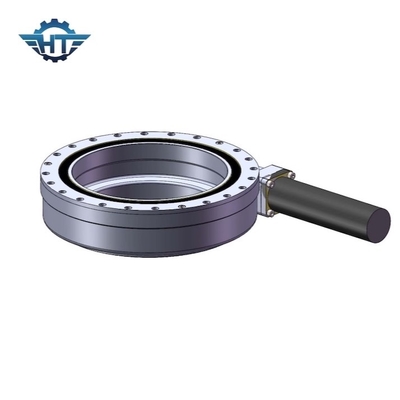

高い負荷自走式モジュラー運送者のための油圧たくさんドライブ
油圧たくさんドライブ記述
自走式油圧平面適用
SPMTは自走式モジュラー運送者のために短く、自走式モジュールの運送者、別名自走式油圧平面として知られている。重く、大きく、高く、特別な構造の輸送で主に使用されて、利点はキャリアの容積そして重量に従って主に適用範囲が広く、容易なローディングそして、直並列自由な組合せ荷を下すこと、15,000トン以上の最高の輸送の記録である。SPMTは装置の製造業、石油、化学の、沖合いオイル、架橋工事および他の分野で広く利用されている。
不足分のための「交差車」。コンテナヤードでまたはヤードで使用される特別な機械類。それは取り替えのために容器の横の処理に、またヤードのヤード コードとして、そしていろいろな車としてである多目的機械類使用することができる。水平に運ぶとき、速度は一般に23のkm/hである;32までのkm。それは車のよい移動性そして小さい振動半径特徴付けられる;積み重ね容量の単一、二重の、3および4層交差キャリッジがある。実例は単層の交差輸送車が横の処理のために主に使用されることを、積み重ねられた容器である場合もなかったりシャーシ車で取り替えることができる示すがまたは鉄道車は、安定性よりよい、速度改良することができる。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
特徴
1. 歯のタイプ:螺旋形の歯
2.負荷に耐えること:軽い負荷
3.ドライブの種類:モーター ドライブ
4.モジュール:5/3.75
5.みみずシャフトの数:1
6.ギヤ比率:85: 1
7.効率:40%
8.自動閉鎖ギヤ:肯定
9つの重量:63のkg
