商品の詳細:
|
| 起源の場所: | 中国常州市（本土） | 電源: | 24VDC |
|---|---|---|---|
| ホールセンサー: | 任意 | タイプのモーター: | 遊星ブラシ付きDCモーター |
| 特徴: | 全く封じられた | 材料: | QT |
| 適用: | 集中された熱吸収物 | 自己の錠: | はい |
| ハイライト: | 二重軸線みみずギヤたくさんドライブ,24VDCみみずギヤたくさんドライブ,高精度みみずギヤたくさんドライブ |
||

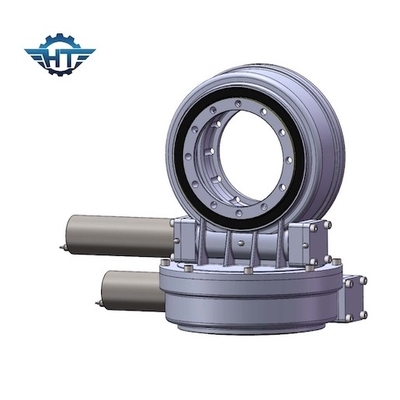

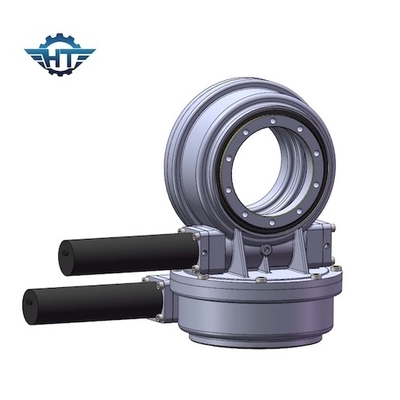

SDE3二重軸線みみずギヤたくさんドライブ、集中された熱吸収物のための高精度
みみずギヤたくさんドライブ記述
タワーのphotothermal発電システムのための伝動装置を選ぶ方法
伝動装置はタワーの発電所の効率にとって重要である
タワーのphotothermal発電所では、数万枚のミラーは熱吸収タワーの端に高温を集め、熱を集めるために熱吸収物の太陽放射を集める。熱の連続的な、安定したコレクションを保障するためには、ミラーは伝動装置を通して（二重軸線）横の方位角および高度の進行方向の太陽の位置を、常に追跡するべきである。
共通の伝動装置はタワーのCSPたくさんドライブである
たくさんドライブは通常モーターによって2本の斧の方にミラーの回転を運転するために運転される。精密機械として、photothermal発電工業のたくさんドライブの適用は1mrad内の追跡正確さを制御する必要がある。表面の一致区域が大きい、伝達正確さ歯粗い環境の北西のPhotothermal発電所のためにより適した精密および生命の条件の下でおよび二重封筒構造のウォーム ホイールはより高い、耐衝撃性強い、低い摩耗率長期使用を保障できる。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
モーター指定
24VはDCモーターにブラシをかけた
指定:
電圧:24VDC
任意電圧:12V、48V
負荷流れ無し:0.6A （最高）
負荷出力速度無し:3.2 rpm
負荷速度無し:1300のrpm
定格速度:2つのrpm
評価されるトルク: 43 Nm
最高のトルク:48 Nm
評価される流れ:1.8A （最高）
IPのクラス:IP55
重量:2000年のg
シャフト:12mm
モーター電圧、力および速度はadoptable次元の許可された状況の下のあなたの要求に従ってカスタマイズされる。
