商品の詳細:
|
| タイプ: | SE1回転ドライブ | 材料: | 42CrMo、50Mn |
|---|---|---|---|
| 保証: | 5~10年 | サイズ: | 3インチから25インチ |
| 適用: | 産業機械 | 色: | 必要な顧客 |
| 構造: | 封じられた単一の軸線 | 保護: | IP66 |
| ハイライト: | 1インチはギヤ伝達を徐々に引出す,産業機械太陽追跡者ドライブ,太陽たくさんドライブ1インチの |
||

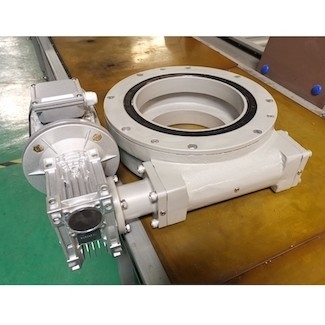

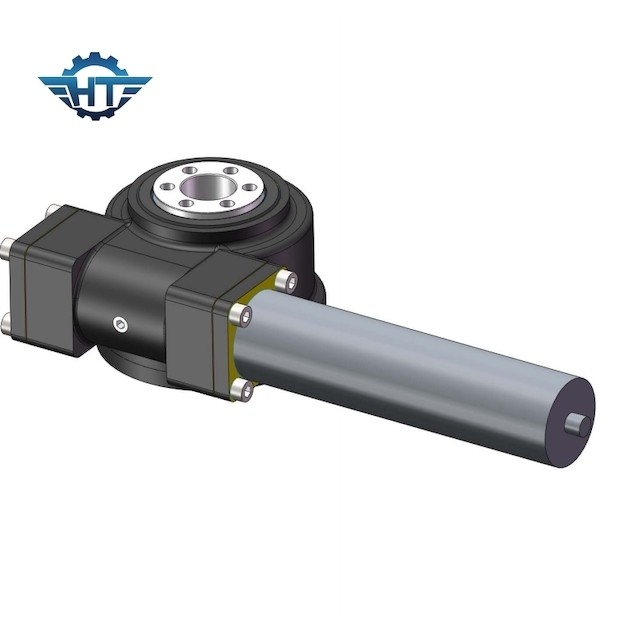

1インチはドライブSolar Energyおよび産業機械のための小さい回転ドライブを徐々に引出す
みみずドライブ小さい回転ドライブ記述
共通の適用は一般に工学および建設機械である。それはまた長期操作を必要とする太陽、風および変化の自動追跡の機械類で適用することができる。密集した構造、短い伝達鎖、たくさんドライブが原因で高精度達成すること容易であり、より容易なデジタル制御は、そうそこに工業用ロボットの分野の多くの適用である。たくさんドライブは使いやすく、スペースを取付け、節約して容易である。適したたくさんドライブをいつ選びなさいか、プロダクトの正常な耐用年数を保障するために軸放射状軸受け、トルクを転覆させておよび他の変数が使用に、二番目に、たくさんドライブの最終的な出力速度3つのrpmを超過できない満たされるかどうか最初に考慮しなさい。
SEモデル パフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 傾くこと トルク （kN.m） |
保有物 トルク （kN.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 | 精密 （程度） |
IP | 働くTep （℃） |
自動閉鎖 | 重量 （kg） |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 204 |
設置方法
横の取付け
方位角の軸線にたくさんドライブを逆さまに取付けることはよりよい保護を提供し、高度の軸線に保護を高めることができる太陽適用がように推薦される。他の適用のために、取付けのオリエンテーションは保護のある程度の評価に基づき、よりよい保護を提供するべきである。
縦の取付け
よりよい保護のための付けられたデッサンを示す太陽適用に回転ドライブを取付けることを推薦する。他の適用のために、取付けのオリエンテーションは保護のある程度の評価に基づき、よりよい保護を提供するべきである。
