商品の詳細:
|
| 材料: | QT | モデル: | SE14 " |
|---|---|---|---|
| ギヤ比率: | 85：1 | 定格出力のトルク: | 6550Nm |
| トルクの保持: | 68000Nm | トルクを傾けること: | 54200Nm |
| 軸負荷: | 680 kN | ラジアル荷重: | 230 kN |
| ハイライト: | solar tracker drive,slewing gear |
||

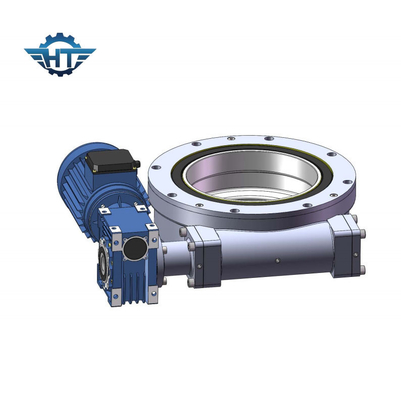

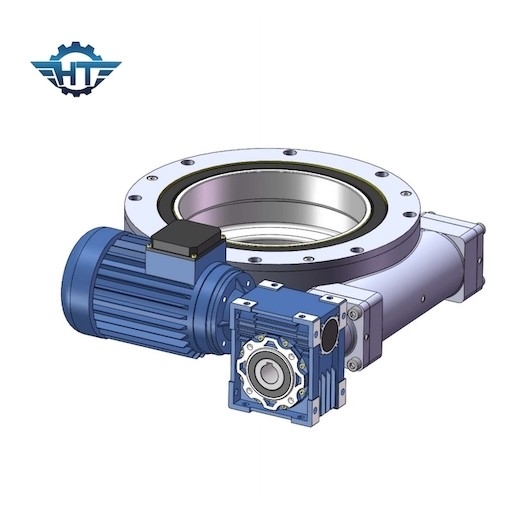

クレーンおよび構造機械のための大きい油圧たくさんドライブ14インチの
油圧たくさんドライブ記述
1. 歯のタイプ:螺旋形の歯
2.負荷に耐えること:軽い負荷
3.ドライブの種類:モーター ドライブ
4.モジュール:5/3.75
5.みみずシャフトの数:1
6.ギヤ比率:85: 1
7.効率:40%
8.自動閉鎖ギヤ:肯定
9つの重量:63のkg
時のトルクを傾けること: このトルクは負荷の位置と回転軸受けの中心間の間隔によって増加する重力の負荷である。実際のトルクが評価される傾く時のトルクより大きければ、回転ドライブは転覆する。
放射状の負荷: 回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線への負荷平行
トルクの保持: それは逆のトルクである。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはまた壊れたトルクとしてトルク、それを保持すること見られる呼ばれる。
自動閉鎖:負荷があるときだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
注目:明細寸法および変数のために、私達の販売のデッサンを参照しなさい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
