商品の詳細:
|
| モデル: | VE9 | トルクの保持: | 80 kNm |
|---|---|---|---|
| トルクを傾けること: | 68000 Nm | 出力トルク: | 16 kNm |
| 軸負荷: | 60 kN | 根本的な負荷: | 130 kN |
| 証明書: | ISO9001のセリウム | 自己ロック: | はい |
| ハイライト: | ドライブ変速機を回転する9インチ,みみずドライブたくさんドライブ変速機,油圧モーターたくさんドライブ変速機 |
||

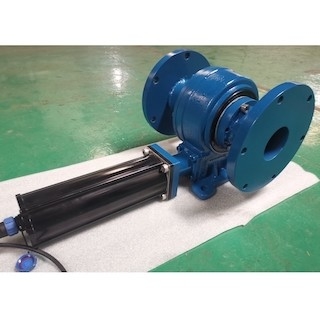

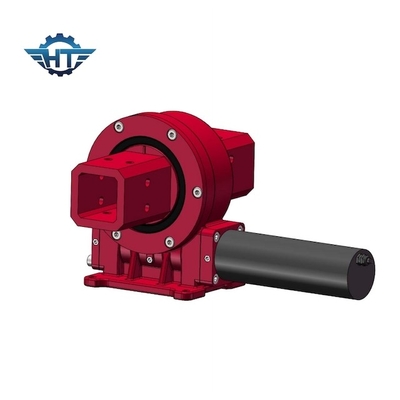

ドライブ変速機、太陽電池パネルの日曜日の能力別クラス編成制度のための電気モーターを回転する9インチ
回転ドライブ変速機の記述
SE:横の平均（滑り軸受の構造）、SDE:縦および横を（滑り軸受の構造）、VE意味する:縦平均（滑り軸受の構造）、Sの前のZはゼロ整理を意味する;
3~25:3インチから25インチの指定を表す;
:慣習的な装置のコードを示す。装置設計に重要な変更点があれば、コードB、Cは…使用することができる;
61:回転装置（歯の数）の縮小率を表す。;
M:回転軸受けがメートル通された穴を採用することを示す;Mの平均なしで回転軸受けが採用することインチは穴に通した;
HA:回転リングが癒やされることを示す。;HC:回転リングが癒やされないことを示す。;HD:回転リングが癒やされることを示す。;
HQ:回転リングの外リングのQPQの処置を示す。HN:回転リングの外リングの窒化の処置を示す。;
B:みみずの入力端がΦ12穴であることをみみずの入力端が6Bスプラインであることを示す（12Mは示す。;25Mはみみずの入力端がΦ25穴であることを示す;
160CC油圧モーターがみみずの入力端に取付けられていること160の平均。24Vが連動になったこと24の平均はみみずの入力端にモーター取付けられている;…）;
R:平均は取付けを訂正する。;L:平均は取付けを去った。;
C:盲目帽子を意味する;:油圧潤滑油の港の方向が外側に直面していることを意味する（私:油圧潤滑油の港の方向が内部直面していることを意味する;）;E:エンコーダーとの平均;
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい |
251のkg |
適用
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
典型的な振動ドライブ塗布は含んでいるが、に限られない:太陽追跡者、風力、人の上昇、油圧機械類、telehandler、掘削機、上昇、クレーン、あく装置、軍装置。
