| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1部分 |
| 価格: | USD 360/ pc |
| Delivery Time: | 15〜45日 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

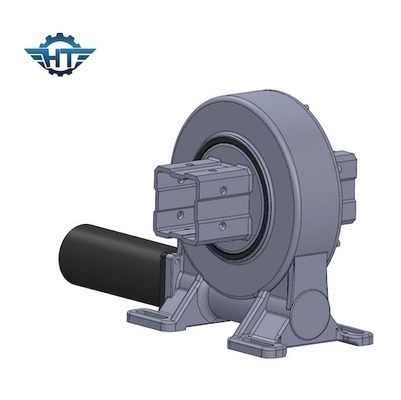

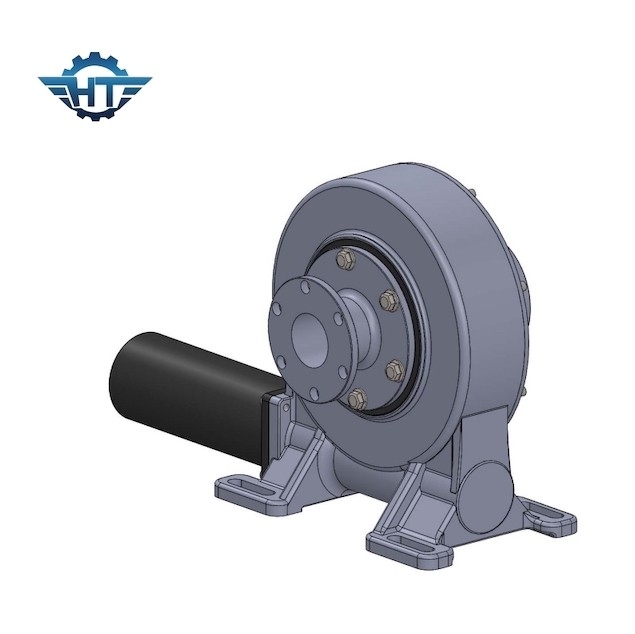

横の単一の太陽追跡者のための手入れ不要IP66太陽たくさんドライブ変速機
太陽たくさんドライブ変速機の記述
信頼できる配達–最も15日またはより少しの船を発注する
テクニカル サポート–エンジニアは助けるために待機している
適正価格の良質の回転ドライブ–私達はプロダクトが付いている私達の自身の工場を会ってもらうまたはすべての主要なブランドおよび私達の質を超過することは予算の内の保つために異なった順序に基づいて経済的な出荷方法を使用する
操作及び維持操作および保守サービスはあなたの間接費および料金を下げる。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
取付け
1. 準備
1.1物理的な損傷があるかどうかたくさんドライブを点検しなさい。
1.2きれいな支持の表面
2. 取付けボルト
変速機の製造業者として、私達は、保証するために供給しないまたは取付けの締める物を推薦することは使用した。あなたのに私達のプロダクトを付けるこの項目の指定の大きい心配を取りなさい。
規定されたサイズ、数および質等級は使用される。
グリップの比率（ボルトの直径へのグリップの長さ）は、最低≥1.5から最高≤2.への観察される。
十分に通されたシャフトが付いているボルトは許されないべきである。
ドライブ機能、寿命を殺害し、ボルト継手の耐久性は不従順の場合には影響される。
許された界面圧力が超過しないようにトルクをきつく締めることの適切なサイズおよび強さの選択の平らな洗濯機を使用しなさい。
取付けボルトは正しい前もって積むことによって通常十分にしっかり止められている。
通知:許されなかった割れたリング、割れた洗濯機、等の使用。
土台ボルトのためのトルクそして最初の前荷をきつく締めること。
|
トルクをきつく締めること |
土台ボルト次元 |
|||||
| クラス |
M6 （1/4-20UNC） |
M8 （5/16-18UNC） |
M10 （3/8-16UNC） |
M12 （7/16-14UNC） |
M16 （5/8-11UNC） |
M20 （3/4-10UNC） |
| クラス8.8 | 10.2 N.M | 24.7 N.M | 49 N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
| クラス10.9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| クラス12.9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
