ホーム 製品二軸スルードライブ

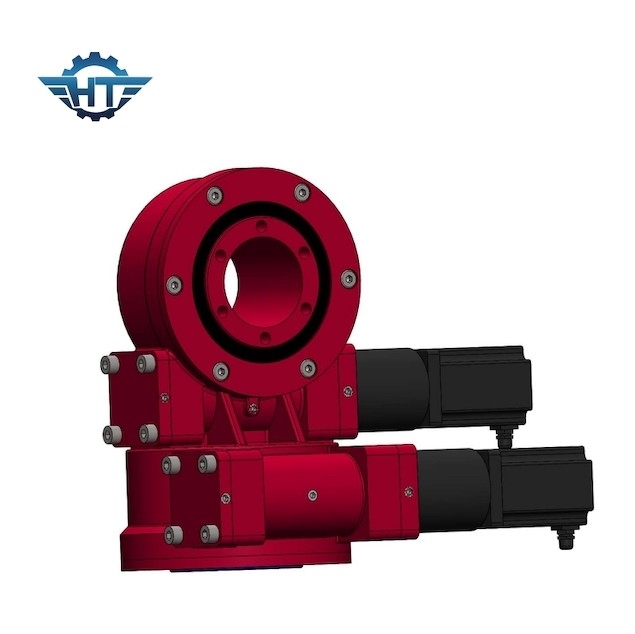

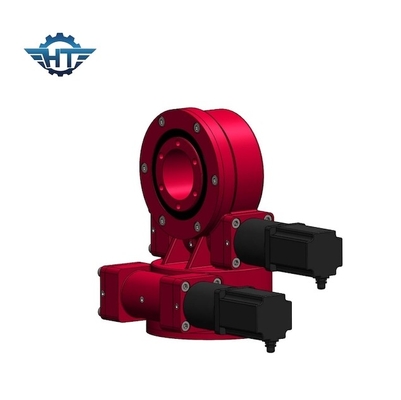

800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した

オンラインです

800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した

800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した
800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した 800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した

大画像 :  800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した

商品の詳細:
起源の場所: 中国
ブランド名: HT
証明: CE, ISO9001
モデル番号: SDE7」
お支払配送条件:
最小注文数量: 1部分
価格: USD 280~504 / pc
パッケージの詳細: 合板箱
受渡し時間: 15〜45日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの2000 PC

800RPMウォーム ホイールの二重軸線は惑星の変速機24VDCが付いているドライブを殺害した

説明
材料: 50Mn、42CrMo、QT モデル: 二軸7インチ
トルクの保持: 13.5 kNm トルクを傾けること: 13.2のkNm
効率: 40% 軸負荷: 34 kN
ラジアル荷重: 58 kN 色: 要求される
ハイライト:

800RPM二重軸線のたくさんドライブ

,

二重軸線のたくさんドライブ24VDC

,

24VDC太陽たくさんドライブ

みみずおよびウォーム ホイールSDE7の二重軸線はPVの追跡者のための惑星の変速機が付いているドライブを殺害した



二重軸線のたくさんドライブ記述


太陽追跡者は機械特徴で単一軸線の追跡者および二重軸線の追跡者に分けることができる。二重軸線システムが太陽の最適の追跡を得られるのでPV、CPV、CSPのすべてのタイプでより普及している集中した太陽技術を。 私達に次として油圧モーター、電動機、ステッピング モーターが異なった働く条件に従って回転ドライブに一致させる、電動機変数あるある:





モーター データ 惑星の変速機データ
評価される電圧 24VDC 比率 398:1
評価される流れ 1.3A 出力トルク 43Nm
定格速度 800Rpm 出力速度 2Rpm
水平に保護される IP55/65/66 騒音 <60db>



SDEモデル回転ドライブ パフォーマンス パラメータ



SDEモデル パフォーマンス パラメータ
モデル 定格出力のトルク(N.m)

トルクを傾けること

(kN.m)

保持するトルク(kN.m)を 軸負荷(kN) 放射状の負荷(kN) 比率 効率

精密

(程度)

IP

働くTep

(℃)

自動閉鎖 重量(kg)
3" 600 1.5 5.8 10 15 31:1 40% ≤0.15 66 -40~+80 はい 25kg
5" 800 6 9.2 16 27 37:1 40% ≤0.15 66 -40~+80 はい 34kg
7" 2000年 7.5 13.2 34 58 57:1 40% ≤0.15 66 -40~+80 はい 56kg
9" 4300 16 27.2 60 130 61:1 40% ≤0.15 66 -40~+80 はい 92kg
12" 5800 25 41 77 190 78:1 40% ≤0.15 66 -40~+80 はい 160kg
14" 6750 48 45 110 230 85:1 40% ≤0.15 66 -40~+80 はい 224kg
17" 9460 67 54 142 390 102:1 40% ≤0.15 66 -40~+80 はい 320kg
21" 16000 89 65 337 640 125:1 40% ≤0.15 66 -40~+80 はい 492kg
25" 21450 112 89 476 950 150:1 40% ≤0.15 66 -40~+80 はい 705kg



Q&A



何が技術的な引く平均のparamtersをするか。

時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷である。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆する。

放射状の負荷:回転軸受けの軸線への負荷垂直

軸負荷:回転軸受けの軸線への負荷平行

トルクの保持:それは逆のトルクである。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれる。

自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
