商品の詳細:
|
| モデル: | ゼロ バックラッシュ3インチ | ギヤ比率: | 31:1 |
|---|---|---|---|
| 適用: | 放物線と暖房塔 | 起源の場所: | 常州、中国 |
| 運転者: | エンコーダーが付いている24VDCギヤ モーター | 取付け: | 取付けられる横 |
| 色: | 要求される | バックラッシュ: | 0.03度以下 |
| ハイライト: | worm drive gearbox,worm gear slewing ring |
||

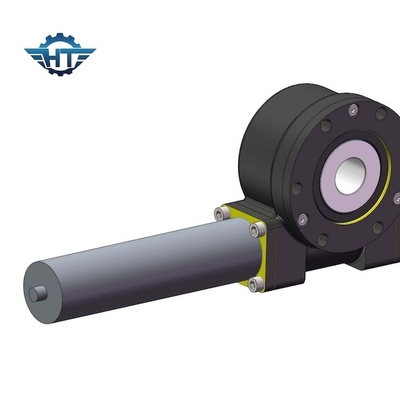

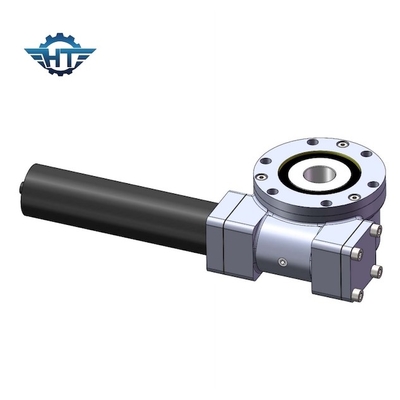

ゼロ バックラッシュの放物線しかしおよび熱するタワーのための単一の軸線みみずドライブ変速機
単一の軸線みみずドライブ記述
ギヤ ボックス構成される回転リングでみみず、軸受けのようなみみず、投げるハウジングおよび標準部品およびボルト、等の回転ドライブより多くの軸負荷、放射状の負荷を支えられるおよび傾く時。回転盤かフレームはドライブの回転によって運転される方位角および高度で回る。 ゼロ バックラッシュの回転ドライブは完全な網を持っているギヤおよびみみずが付いている特別な回転ドライブで、また潤滑および作動の暖房の適度なギャップがある。
SEシリーズのパフォーマンス パラメータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル |
定格出力 トルク（N.m） |
傾くこと トルク （N.m） |
保有物 トルク （N.m） |
軸 負荷 （kN） |
放射状のもの 負荷 （kN） |
比率 | 効率 |
精密 （程度） |
IP |
働くTep。 （℃） |
自己 錠 |
重量 （kg） |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | はい | 204 |
適用
典型的な回転ドライブ塗布は太陽熱発電所、風力、トラック クレーン、空気仕事車、設備用器材、油圧装置、石油装置、車輪のステアリング装置、掘削機および自動上昇を含んでいる。振動ドライブが高い負荷を要求する適用のための選択および同じ伝達の高いトルクであるので徹底的にリストすることができない他の多くの適用がある。
