商品の詳細:
|
| 材料: | QT | 保証: | 5年 |
|---|---|---|---|
| サービス: | OEMの設計 | 軸線を回しなさい: | 2軸 |
| 色: | 銀製灰色 | 設置場所: | 屋根とフィールド |
| 包装: | 合板 | 適用: | 二軸ソーラートラッキングシステム |
| ハイライト: | worm gear slew drive,slewing ring gear |
||

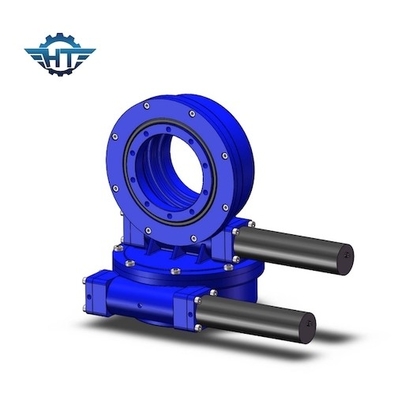

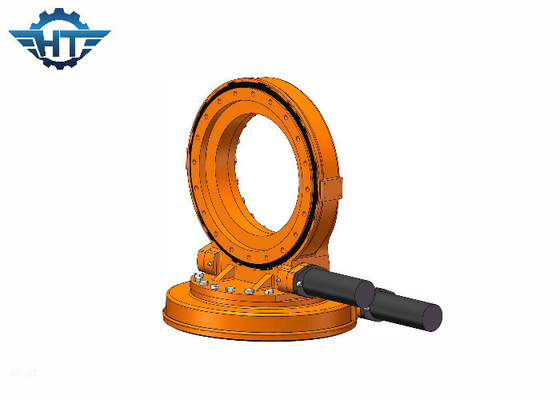

二重軸線の太陽能力別クラス編成制度のための長い生命および高精度のたくさんドライブ変速機
SDE12たくさんドライブ変速機の記述
トルクの保持:40560 N.m
静的な軸評価:77 kN
静的な放射状の評価:190 kN
ギヤ比率:78:1
精密の追跡:≤ 0.1
時のトルクを傾けること:25000 N.m
出力トルク:5800 N.m
重量:160のkg
Hangtuoの回転ドライブは回転軸受け、みみずギヤ、ハウジングおよび油圧か電動機から主に成っている。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
適用
封じられた収容の回転ドライブは重い積込み機の運送者のような別の設計の適用、港のクレーン車、爪のトラック持ち上がる、船容器の上昇クレーンで広く利用されて、移動可能なガントリー クレーン、鉱山機械、掘削機、具体的な機械、ペーパー マシン、また風力の世代別システムはまた私達の回転ドライブを使用する。
回転ドライブがsolar energy企業で使用されるとき、ユーザーは太陽電池パネルの実際の区域に従って理想的な1つを選ばなければならない。
通常、3インチの回転ドライブは10-17 ㎡の太陽電池パネルのための3-5㎡太陽電池パネル、7インチ、18-30 ㎡のための9インチ、31-45㎡のための12インチ、および46-60㎡のための14インチと来る太陽エネルギーシステムのために適している。
