商品の詳細:
|
| 材料: | QT | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| ハイライト: | worm gear slew drive,slewing ring gear |
||

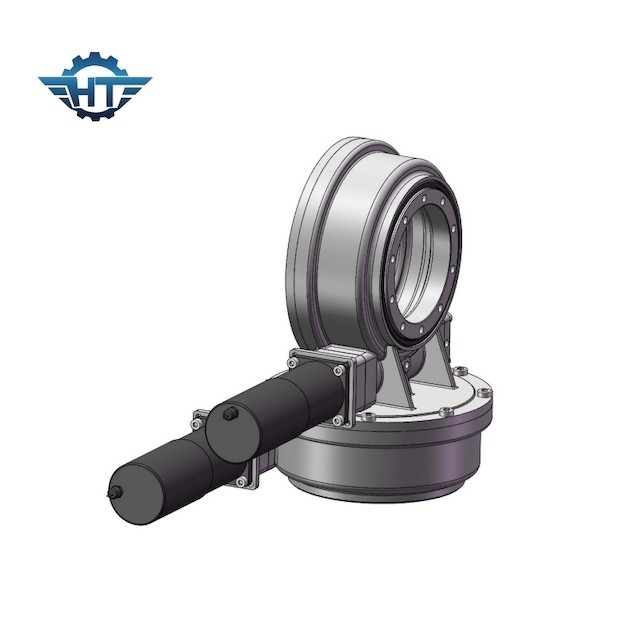

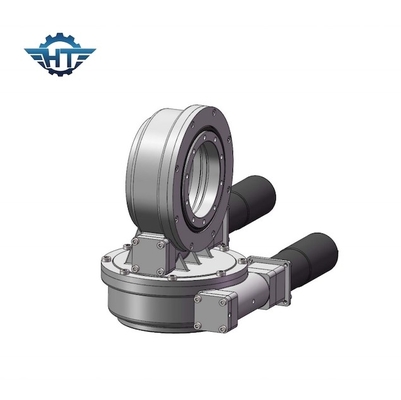

IP66二重軸線のたくさんドライブ変速機、自己は日曜日の追跡のために油を差す
記述
太陽追跡者システムは単一の軸線および二重軸線の太陽能力別クラス編成制度を含んでいる。単一の軸線の太陽能力別クラス編成制度傾けられ、平らな単一の能力別クラス編成制度を含むため。
二重軸線の太陽能力別クラス編成制度のために、differenctブラケットの構造に基づいて、3つのタイプのたくさんドライブ解決は加えることができる:
1. 2つの横の（SEのタイプ）単一の軸線のたくさんドライブを使用しなさい。
2. 横の1つ（SEのタイプ）および別の縦を使用しなさい（セリウムのタイプ）。
3. 二重軸線のたくさんドライブを使用しなさい。（SDEのタイプ）
それらの解決すべては直接日光の太陽をいつも追跡することを意味する太陽を縦そして水平に追跡することを達成できる。
SDE7回転ドライブ キー変数
| 製品名 | SDE7はドライブを殺害した |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 12/24/48 VDCモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;CPV/HCPV;太陽皿;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業Machiner |
| パネルの推薦された正方形 | 30平方メートル |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
Applicatons
太陽エネルギーのため:太陽能力別クラス編成制度で発電の効率を高めることを設計する。産業使用:主に360°で互いに関連して回る2つの目的を運転するのに使用した。
