商品の詳細:
|
| モデル: | VE7 | ギヤ比率: | 57:1 |
|---|---|---|---|
| 適用: | 集中された発電所 | 起源の場所: | 常州、中国 |
| 運転者: | 12 / 24VDC遊星歯車モーター | 証明書: | ISO9001のセリウム |
| 取付け: | 垂直 | 維持: | 自由 |
| 色: | 要求される | バックラッシュ: | 0.1度以下 |
| ハイライト: | worm drive gearbox,worm gear motor |
||

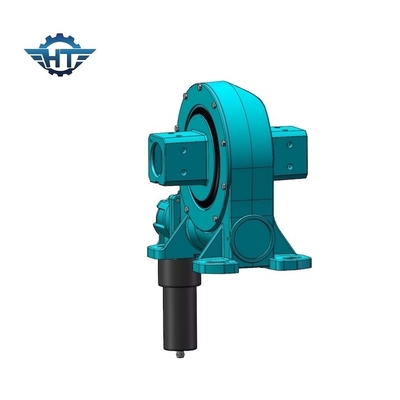

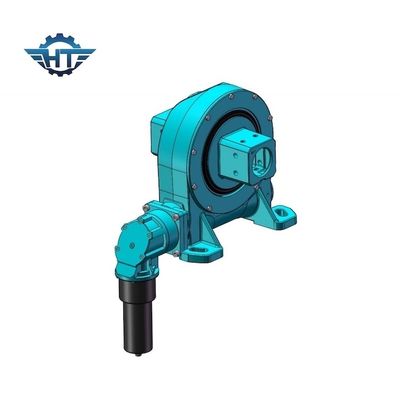

7インチの縦の単一の軸線みみずギヤはPVの場所および集中された発電所のためのドライブを殺害した
単一の軸線みみずギヤ記述
機能
回転ドライブは横のシャフトのみみずが電気ギヤ モーターによってギヤのための運転者として、一般に、シャフト運転される機能する標準的なみみずの技術と作用する。
ギヤ比率
横のみみずの回転はねじ軸線に軸線の垂直についてのギヤを回す。この組合せは運転されたメンバーの速度を減らし、またトルクを増加する;それを速度の減少として比例して増加する。シャフトの速度の比率はウォーム ホイールまたはギヤの歯の数にみみずに糸の数の関係に左右される。
砂時計みみず
私達の回転ドライブはギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を使用している。このより大きい強さ、効率および耐久性の高められた歯の約束の結果。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
変数
| モデル: | VE7 | 原産地 | 常州、中国 |
| ブランド | HANGTUO | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 1750 N.m |
| 時のトルクを傾けること | 5 K N.m | トルクの保持 | 9.2 K N.m |
| 静的な軸評価 | 34 KN | 静的な放射状の評価 | 58 KN |
| 動的軸評価 | 17 KN | 動的放射状の評価 | 38 KN |
| ギヤ比率 | 57:1 | 効率 | 40% |
適用
太陽追跡者、風力、衛星およびレーダーの皿、トラック クレーン、人の上昇、設備用器材、油圧装置の付属品、オイル用具装置、タイヤの扱う人、坑夫s、および自動車上昇。
