商品の詳細:
|
| モデル: | VE5 | ギヤ比率: | 37:1 |
|---|---|---|---|
| 適用: | 太陽追跡者 | 起源の場所: | 常州、中国 |
| 運転者: | プラネタリ・ギア モーター | 証明書: | ISO9001のセリウム |
| 取付け: | 縦、横 | 維持: | 自由 |
| 色: | 要求される | バックラッシュ: | 0.15度 |
| ハイライト: | 縦の低速モーター回転ドライブ,モーター回転ドライブISO9001,ISO9001電気たくさんドライブ |
||

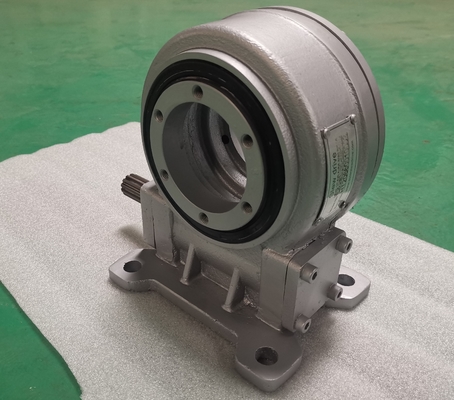

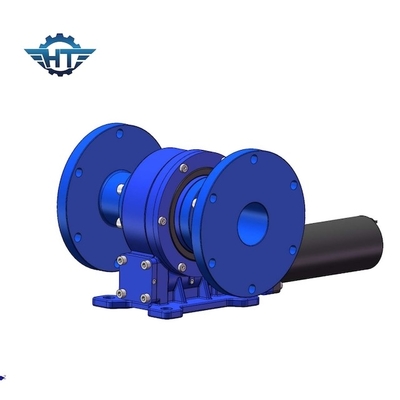

縦の低速回転ドライブ、IP66小さい地上の取付けシステムのための5インチ
低速回転ドライブ記述
回転式減力剤は水平にピッチ角で回るためにひっくり返る時大きい軸力、放射状力に抗、回転盤かブラケットを運転できる。減速を達成するみみずドライブ ギヤの使用。モーターによって運転されて、みみずは回るために回転軸受けの外リングを運転する外リングはフランジを通してトルクを出力し、回転軸受けの内部リングは基盤で固定される。それは太陽熱発電の効率を追跡するために発電360度を自由に回すために2つの比較的回転目的を運転するシステムおよび建設機械を運転する太陽追跡ブラケットの構造設計で使用される。
| モデル | VE5 | 原産地 | 常州、中国 |
| ブランド | HT | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 600 N.m |
| 時のトルクを傾けること | 5 K N.m | トルクの保持 | 9.2 K N.m |
| 静的な軸評価 | 16 KN | 静的な放射状の評価 | 27 KN |
| 動的軸評価 | 8 KN | 動的放射状の評価 | 14 KN |
| ギヤ比率 | 37:1 | 効率 | 40% |
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
適用
太陽trackeringシステム
きれいな、再生可能エネルギーとして、太陽エネルギーは、技術によってが慣習的な光起電発電の技術に続く出現のsolar energy利用の技術である特に追跡の光起電発電ますます使用された。
太陽能力別クラス編成制度は光起電パネルを太陽に続け、効果的に光起電発電システムの投資費用を削減するために太陽光起電モジュールの発電をできるだけ直面させ、高めることができ太陽光起電モジュールの稼働率を改善する。従来の光起電システムの電力設備そして光起電パネルを接続するのに使用される伝達構造が複雑な構造および高い費用の不利な点がある。
