商品の詳細:
|
| 開放性: | 閉まっている | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 伝達形態: | みみずギヤ |
| 精密の追跡: | 0.15度 | ステップ: | シングル・ステップ |
| 効率: | 40% | 標準的な色: | 銀製灰色 |
| ハイライト: | 縦の横の油圧たくさんドライブ,24Vモーターみみずドライブ モーター,ドライブ モーター24Vを殺害した |
||

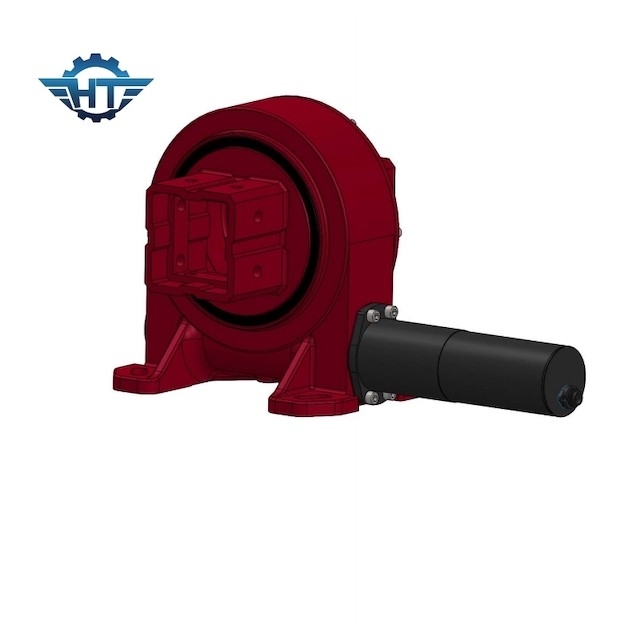

PVの追跡者のためのみみずおよびウォーム ホイールの回転ギヤ、垂直および横の追跡
回転ギヤ記述
回転ドライブはから囲む回転式ドライブが高い発電密度によって特徴付けられるみみず、ギヤを、家等のコンパクトみみずを成っている。みみずギヤ歯は回転リングにトルク伝達を保障する。この設計はクレーン シャーシ、他の大型車両、負荷クレーンまたは農業機械のステアリング・ギヤのような高いトルクそして限られた設置スペースを、要求する適用のために特に適している。それらは太陽能力別クラス編成制度の異なった形態のまた完全な解決でもいい。
| 製品名 | SDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 12V/24Vモーター;ステッピング モーター;ブラシレス モーター |
| 適用 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業機械 |
| 太陽系の平方メートル | TP 30㎡ PVの太陽電池パネルの上 |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
適用
回転ドライブか回転軸受けは遅い回転の負荷に耐えることができる回転部品である。SEシリーズ プロダクトは横の取付けのために一般に使用され、ライトおよび熱の分野の従来の機械分野、フレネルの発電システム、および平ら斜面の単一の光起電能力別クラス編成制度で使用される。VEシリーズは縦の取付けのために一般に、傾向がある単一軸線の光起電能力別クラス編成制度平らな単一軸線の光起電能力別クラス編成制度で使用されて、小さいスロット タイプ太陽熱システム使用される、SDEシリーズは横および縦の方向で、タワー太陽熱システム システムのような、二重軸線の太陽能力別クラス編成制度回る適用のために一般に使用される。
