商品の詳細:
|
| モデル: | 5インチ | ギヤ比率: | 37:1 |
|---|---|---|---|
| 効率: | 40% | タイプ: | 二軸スルードライブ |
| 適用: | 二軸ソーラートラッカー | OEMサービス: | 利用できる |
| 起源の場所: | 常州、中国 | 運転者: | 12/24vdcモーター、ステッピング モーター |
| ハイライト: | slewing ring drive,worm drive motor |
||

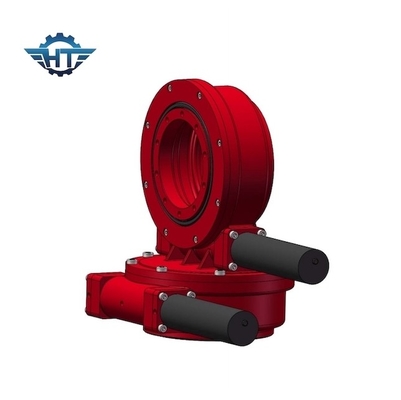

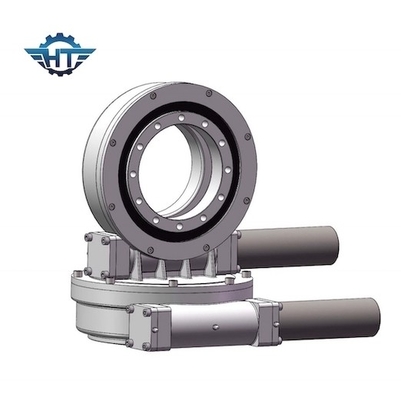

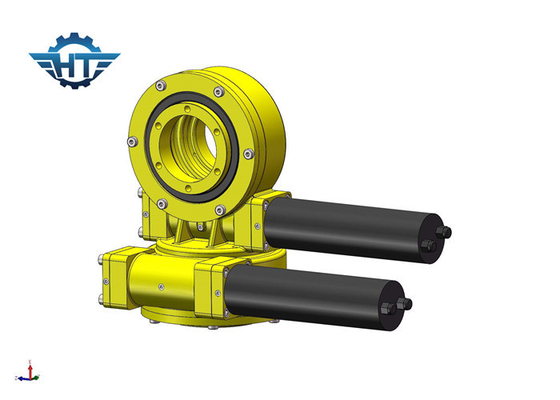

SDE5二重軸線はIP66のドライブを囲んだ屋外の二重軸線の太陽追跡者のためのハウジングを殺害した
二重軸線のたくさんドライブ記述
それは回転軸受けによって主に、ハウジングおよびみみずシャフト、等合う。
それに密集した構造、十分なトルク、低雑音、よい反力の機能および安定した、安全性能の特徴がある。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
適用
回転ドライブは軸負荷、放射状の負荷を支えられる傾く時。回転盤かフレームはドライブの回転によって運転される方位角および高度で回る。
それはクレーン掘削機/Solar energy/頭上式の働くトラック/他の機械で使用される。
利点
1. より多くの歯接触およびより高いトルクを提供する砂時計みみずシャフトによって設計されている
2. 耐用年数はギヤによって高められ、配線管は堅くなる
3. 製品性能は保障された製品品質テストされ。
主に力および回転トルクの強さを負荷握ることを両方要求する適用のために完全であるので回転ドライブが利用することができる多くの適用がある。
