商品の詳細:
|
| 材料: | QT | モデル: | 二軸21インチ |
|---|---|---|---|
| トルクの保持: | 89 kNm | トルクを傾けること: | 65 kNm |
| 効率: | 40% | 色: | 要求される |
| バックラッシュ: | 0.1度以下 | 適用: | 建設機械 |
| ハイライト: | small slew drive,worm drive motor |
||

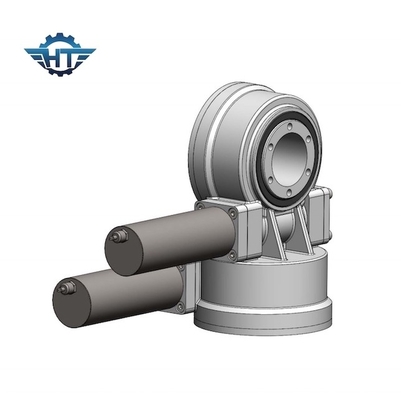

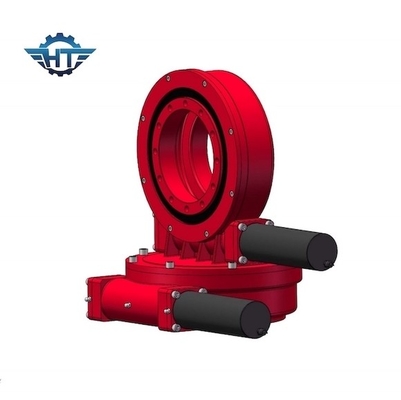

SDE21」高いトルクの二重軸線は衛星/ロボット/建設機械のためのドライブを殺害した
衛星二重軸線のたくさんドライブ記述
二軸ドライブと同時に設計する二重軸線の回転ドライブ。それはSEシリーズ回転ドライブよりより多くの歯の連絡および二重出力トルクである。このプロダクトに長い歴史が、ずっと加工技術非常に成長している今ある。
特徴
ギヤ モーター選択
電気および惑星の変速機は顧客の要求に従って設計することができる。回転ドライブに設備でスペース、コンパクト デザインの最大負荷容量、広範な寿命、減らされた維持費を節約するための利点がある。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
適用
二重軸線の回転ドライブは太陽能力別クラス編成制度、太陽皿、PV、CPV、CSP、風力および衛生放送受信アンテナで加えることができる。
