商品の詳細:
|
| 材料: | 50Mn、42CrMo、QT | ギヤ比率: | 125:1 |
|---|---|---|---|
| 定格出力のトルク: | 16 kNm | トルクの保持: | 89 kNm |
| トルクを傾けること: | 65 kNm | 標準的な色: | RAL 9006 |
| バックラッシュ: | 0.1度以下 | 回転式: | 二軸 |
| ハイライト: | slewing ring drive,small slew drive |
||

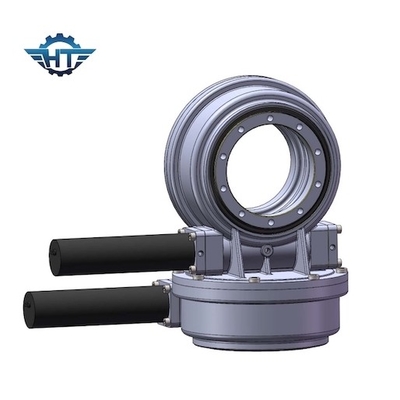

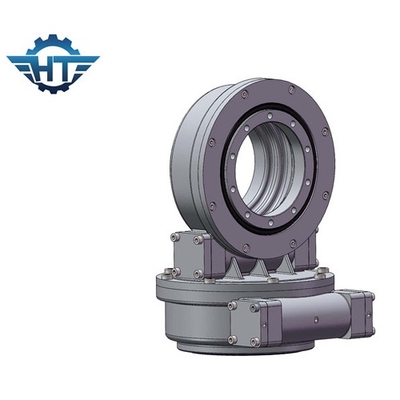

SDE21ギヤ比率125/1つの砂時計みみずギヤはCPVのための封じられたハウジングが付いているドライブを殺害した
みみずギヤたくさんドライブ記述
たくさんドライブは軸および放射状力の並行伝達のために、また時を傾けることの伝達使用される。たくさんドライブは球またはローラーの回転リング、油圧か電気ドライブおよび完全に封じられたハウジングから成っている。シリーズSEはみみずギヤによってドライブを設計されている殺害した。
SDE3、SDE7、SDE21 ISO9001/CEは太陽の追跡者のためのたくさんドライブみみずギヤを証明した
1）高出力のトルクおよび把握負荷
2）上の追跡の精密
3）有効な強い耐食性および密封
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
注目:上記の次元および変数は更新されるかもしれないまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照しなさい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
適用分野
| 風力分野 | 冶金の機械類 |
| 軽工業 | 重い装置 |
| 港/海洋のMachiner | 軍プロダクト。 |
| 建設機械鉱山 | 鋼鉄仕事装置 |
| 汚水処理場 | 農業機械 |
