商品の詳細:
|
| 材料: | QT | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 7500 Nm |
| 軸負荷: | 34 kN | ラジアル荷重: | 58 kN |
| ハイライト: | hydraulic slew motor,slewing gear |
||

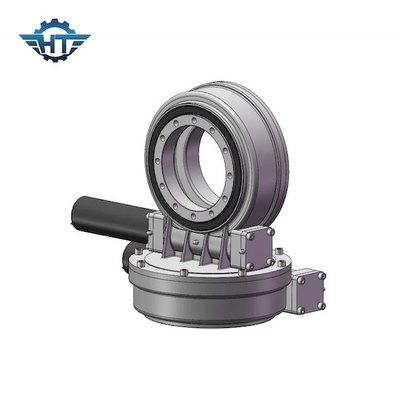

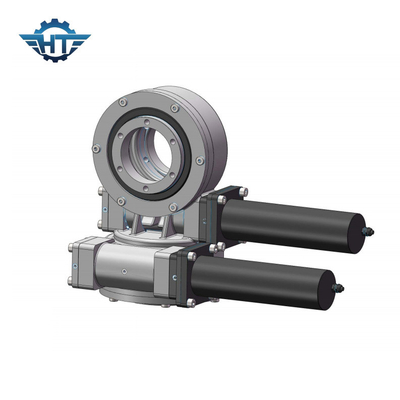

7インチの太陽能力別クラス編成制度のための電気24v DCモーターを搭載する二重軸線のたくさんドライブ変速機
ドライブ変速機の記述を殺害した
二重軸線の回転ドライブは縦そして水平に回る必要がある状態のために完全である。典型的な適用は二重軸線の太陽追跡者、衛星およびレーダーの皿、両方の方向で360度を動かす必要がある機械を含んでいる。 Hangtuoの回転ドライブはピッチおよび方位角の統合された設計を採用し、割れた減力剤の複雑な取付けの問題を解決し、余分な部品を減らし、そして主要なエンジンの故障率を減らす全面的な構造は密集している、;同時に、信頼できる軸受けを保障するために、方位角の回転はシステムを採用するある特定の軸力および放射状力に耐えている間大きい転覆の時に耐えることができる高力4点の接触の玉軸受を運転する。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
特徴
1.太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2.みみずドライブ内部を囲むこと
3.高い負荷を保障する多歯接触
4.自動閉鎖機能
