商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | VE9 |
|---|---|---|---|
| ギヤ比率: | 61:1 | 定格出力のトルク: | 7320 Nm |
| トルクの保持: | 55000 Nm | トルクを傾けること: | 16300 Nm |
| 効率: | 40% | 適用: | PV追跡システム |
| ハイライト: | hydraulic slew motor,slewing gear |
||

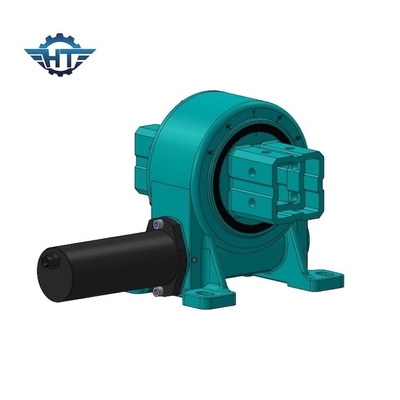

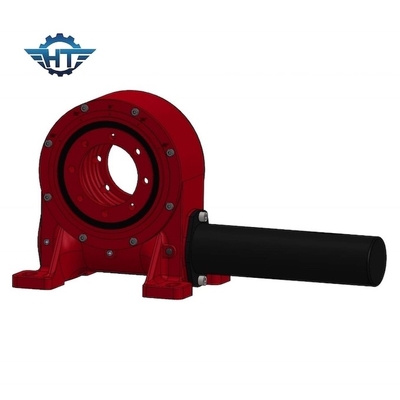

110mmの正方形はVE9 PVの能力別クラス編成制度のための太陽たくさんドライブ、容易な取付けられるおよび維持を出力した
正方形はVE9太陽たくさんドライブ記述を出力した
みみずギヤ回転ドライブは単一の軸線PVの追跡者のための最も費用効果が大きく、最適解である。彼らは30年分野の生命時間の正確さそして性能のために設計され、テストされ、そして保証される。
太陽がパネルへの最適角度にあるときだけエネルギーのハイ レベルを作り出すことができる固定PVの追跡者と比較されて、PVの追跡者は日の出からの日没に太陽の方に直接あることができる。
VEモデル パフォーマンス パラメータ
| VEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持するトルク（kN.m）を | 傾けるトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP | 働くTep （℃） | 自動閉鎖 | 重量（kg） |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 88のkg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 135のkg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 192のkg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 251のkg |
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
利点
1. 回転±60°のハード ストップ/ソフトウェア制御の失敗の場合にはドライブの中の堅い限界
2. 左右どちらかの側面からの運転モーターの関係
3. 取付けの間に、ギヤ整理を調節することは必要ではない;これは工場の前の生産者によって既に置かれる
4. 簡単な取付けおよび低い維持
5. 理性的なスペース利用
6. ギヤは自動閉鎖である;従ってブレーキは必要ではない
7. 始まり、停止の容易で、流暢な方法
