商品の詳細:
|
| モデル: | SDE5 | ギヤ比率: | 37:1 |
|---|---|---|---|
| 定格出力のトルク: | 800 Nm | トルクの保持: | 9200 Nm |
| トルクを傾けること: | 6000 Nm | 効率: | 40% |
| バックラッシュ: | 0.15の° | 特徴: | 自己ロックの二重軸線 |
| ハイライト: | 低速電気回転ドライブ,トルクを傾ける電気回転ドライブ6000Nm,トルクを傾ける回転リング ドライブ6000Nm |
||

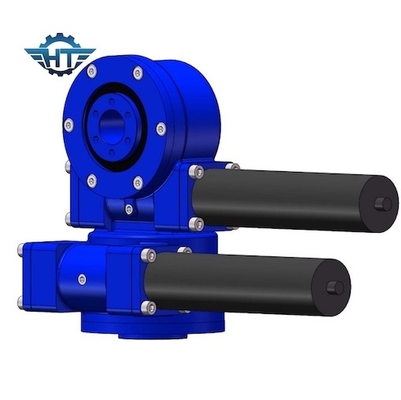

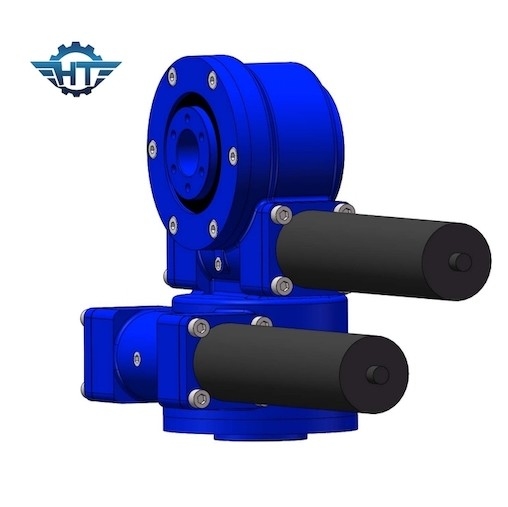

SDE5高精度PVの能力別クラス編成制度のための低速二重軸線の回転の変速機
二重軸線の回転の変速機の記述
私達の回転ドライブは強い転覆の時を過し、複数の歯の接触が付いているより大きい負荷を運転できる採用しそしてシステムの安全を高める自動閉鎖機能があるみみずドライブを囲むことを。たくさんは6kNmからトルク、200Nm 63kNm出力トルク、500Nmを31:1からの156,600への時の積載量そしてギヤ比率を傾ける271kNmへのへのに性能の範囲を保持する220kNm運転する:1.取付けは横の、縦またはmulti-axis組合せである場合もある。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
上記の次元および変数は更新されるかもしれないまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照しなさい。
異なった適用およびプロジェクトに従う特別な設計
それは異なったタイプの油圧モーター、ステッピング モーター、サーボ モーター、等のようなモーターに、一致できる。
回転式ドライブ装置の表面は顧客の要求に従ってあらゆる色と吹きかけることができる
Applicatons
私達の回転ドライブは長い生命および低い維持のために設計されている。それらは少しだけ設置スペースを要求したり最大負荷に抗してもいい。そういうわけでそれらは多くの適用のための解決である:林業、農業、鉱山、人を配置されたプラットホーム、多数の海上適用、また太陽能力別クラス編成制度、単一軸線または二重軸線の太陽能力別クラス編成制度を集中する機械建物および工学のための回転ドライブ。
