商品の詳細:
|
| 材料: | 42CrMo、QT | モデル: | SDE7A-57MHD |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| 軸負荷: | 34 kN | ラジアル荷重: | 58 kN |
| ハイライト: | 反紫外線二重軸線のたくさんドライブ,二重軸線のたくさんドライブ220V AC,220V ACみみずドライブたくさんリング |
||

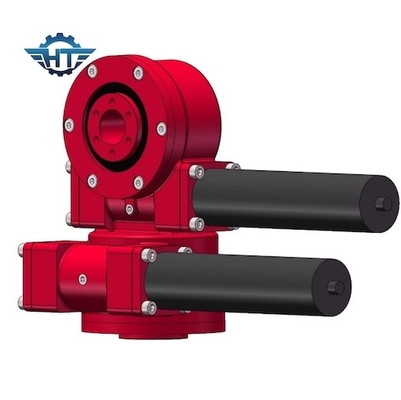

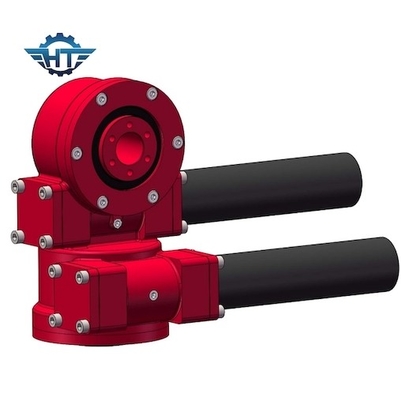

PVの取付金具の太陽能力別クラス編成制度のための反紫外線SDE7二重軸線の回転ギヤ
SDE7二重軸線の回転ギヤDescripition
| 製品名 | 43Nm 24Vdcギヤ モーターを搭載するSDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 380V/220V ACモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;単一の軸線; |
| 適用 | 二重軸線の能力別クラス編成制度、CPVのタワー（TSP）、衛星アンテナ |
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. みみずドライブ内部を囲むこと
3. 高い負荷を保障する多歯接触
4. 自動閉鎖機能
Applicatons
SDEシリーズ回転ドライブは設計過程の縦および横の回転ドライブの利点を吸収し、横そしてピッチ角の3D方向で同時に回る機能があり。より詳しい変数のために、パフォーマンス パラメータのテーブルを参照しなさい。横および縦の構造に基づいて、ZSDEシリーズはそれ、集中された太陽エネルギーシステムphotovoltaicsで広く利用されたように、および小さい衛星アンテナ追跡をする正確さを非常に改善した。
