商品の詳細:
|
| 材料: | 42CrMo、QT | ギヤ比率: | 31:1 |
|---|---|---|---|
| 定格出力のトルク: | 600 Nm | トルクの保持: | 1500 Nm |
| トルクを傾けること: | 5800 Nm | バックラッシュ: | 0.15° |
| 回転式: | 水平および垂直 | 標準的な色: | RAL 9006 |
| ハイライト: | 電動機の回転リング ドライブ,回転リング ドライブ多歯,600 Nmのトルクのたくさんドライブ変速機 |
||

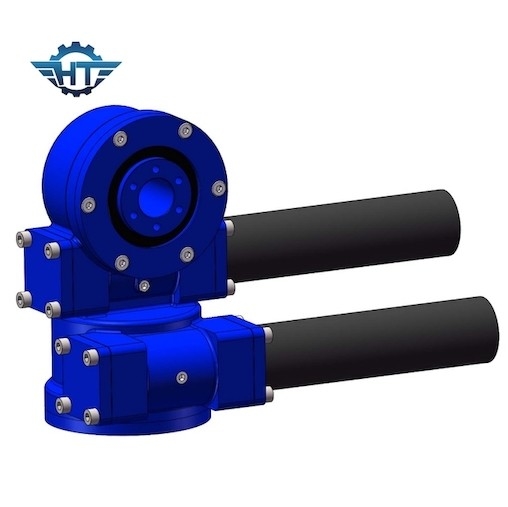

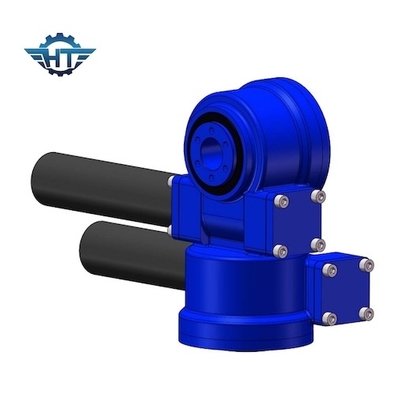

SDE3太陽電池パネルの能力別クラス編成制度のための電動機を搭載する二重軸線の回転の変速機
二重軸線の回転の変速機の記述
たくさんドライブは軸および放射状力の並行伝達のために、また時を傾けることの伝達使用される。たくさんドライブは球またはローラーの回転リング、油圧か電気ドライブおよび完全に封じられたハウジングから成っている。シリーズSEはみみずギヤによってドライブを設計されている殺害した。
SDEモデル回転ドライブ パフォーマンス パラメータ
| SDEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） |
トルクを傾けること （kN.m） |
保持するトルク（kN.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | 効率 |
精密 （程度） |
IP |
働くTep （℃） |
自動閉鎖 | 重量（kg） |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 34kg |
| 7" | 2000年 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | はい | 705kg |
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. みみずドライブ内部を囲むこと
3. 高い負荷を保障する多歯接触
4. 自動閉鎖機能
Applicatons
状況の下で限られた化石燃料資源がover-exploited、利用されること、無尽蔵のsolar energy資源は全体的な関心を引き付けた。光起電発電の技術は急速に成長している。光起電モジュールは光起電サポートで取付けられている。異なった構造形態に従って、2つのタイプがある:固定タイプおよび追跡のタイプ。回転式ドライブ装置は追跡の光起電発電システムで固定ブラケットが追跡のタイプになるように、取付けられている。従って、光起電モジュールの働く角度は太陽の高度及び方位角の角度に従って光起電モジュールのライト受け入れの表面が太陽の光線にいつでも垂直である場合もあるように調節することができる。可能、それによりより多くの太陽エネルギーを受け取り、発電を高める。
