商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | VE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定数出力トルク: | 1750Nm |
| 保持トルク: | 13200Nm | 傾斜トルク: | 7000Nm |
| 効率性: | 40% | 標準色: | RAL9006 |
| ハイライト: | slew drive motor,worm gear slew drive |
||

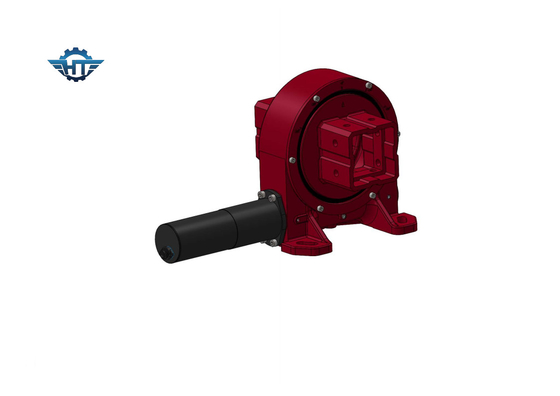

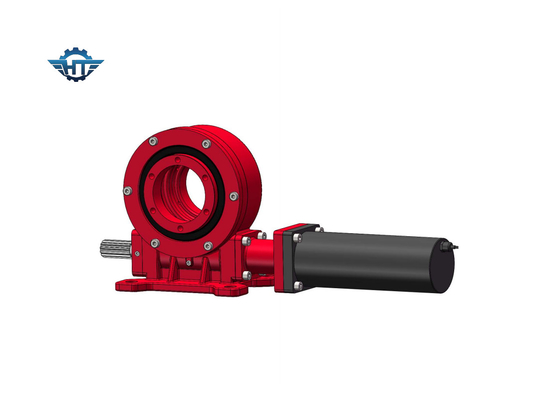

CEとISO VE7 スリュードライブギアボックス,垂直封筒 追跡用のワームギア スリュードライブ
垂直単軸 ワームギア スリーブドライブ 説明
スウィーリング駆動は,逆の自動ロック特性を持つワームギア駆動のため,逆の自動ロック機能を有する.この機能は,ホストの運用と安全性の要因の安定性を大幅に向上させる伝統的なスウィリング製品と比較して,スウィリング駆動ギアボックスは安装し,維持しやすく,安装スペースを大幅に節約します.
VE スウィイングドライブの技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
利点
1太陽電池追跡システムの安全性を向上させる
2. 360度回転範囲
3内部にワームドライブを包み込む
4. 高い負荷を確保するために複数の歯の接触
5自動ロック機能
パーソナライズされたサービス
1異なるアプリケーションとプロジェクトに基づいた特別な設計
2異なるタイプのモーターがマッチできる.例えば,水力モーター,ステップモーター,電気モーターなど.
3標準色はRAL 9006です. 標準色はRAL 9006です.
キーパラメータの用語集
傾きモメント トーク:このトルクは重力負荷を負荷の位置とスウィリングベアリングの中心間の距離に掛けます.実際のトルクが定位傾きモメントトルクよりも大きい場合,スウィーリングドライブは転覆されます..
半径負荷:ローディングベアリングの軸に垂直に負荷
軸負荷:ローリング軸に平行な負荷
保持トルク:ドライブが逆方向に回転し,部品が損傷しない場合,最大達成されたトルクは保持トルクと呼ばれ,壊れたトルクとしても見られます.
自動ロック:負荷があるときのみ,スウィリングドライブが逆回転できず,したがって自動ロックと呼ばれる.
