商品の詳細:
|
| タイプ: | 回転ドライブ | 材料: | 42CRMNか50Mn |
|---|---|---|---|
| 適用する: | 太陽光発電システム | 保証: | 10 年 |
| 色: | 顧客が必要 | サイズ: | 3インチ- 25インチ |
| モーター: | 24V | 特徴: | 長寿 |
| ハイライト: | slewing drive for solar tracking system,solar tracker drive |
||

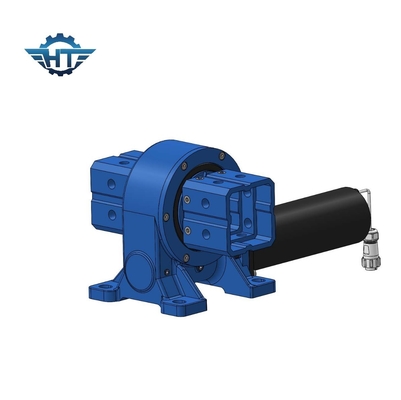

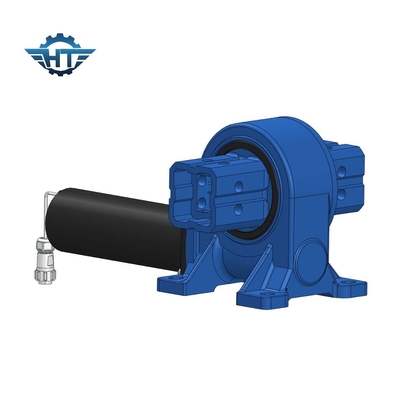

垂直 VE5 小型スリーブ駆動モーターはセンサーシステムとマッチすることができます
小型スリーブドライブ 説明
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiency自動運転,モーター (DC,ステップ,サーボ,惑星ギアモーター,プッシュ棒モーター,など),ワームギア,センサーシステム,など.
1単軸の連結
30度未満の緯度と 12度未満の傾きに適しています
2. 斜め単軸接続
中高緯度に適した地面は,ほぼ平らである必要があります.
3. 斜め単軸ユニット
中高緯度に適しています
4二重軸
垂直スリーブ駆動性能パラメータ
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
特徴
10~180°から回転する
2. 左側または右側で運転モーターを接続
3工場前には油脂を詰めて
4シンプルな設置
5維持費が少ない
6. ギアが自動ロックしているので,ブレーキは必要ありません.
7垂直設置に適した高いバックホルディングトルク
