商品の詳細:
|
| タイプ: | 囲まれている | 適用する: | 建設機械 |
|---|---|---|---|
| 運転者: | 油圧モーター | IPグレード: | IP66 |
| 色: | 要求通り | 効率: | 40% |
| モデル: | VE9 | 割合: | 61:1 |
| ハイライト: | slewing drive for solar tracking system,solar tracker drive |
||

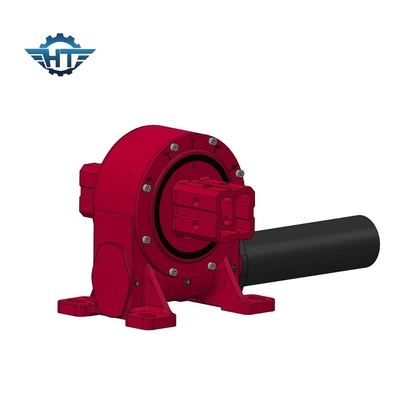

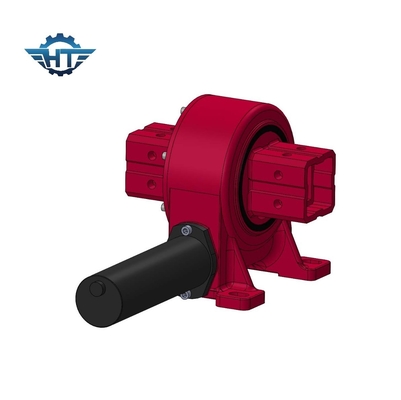

垂直ワームギアスロードライブと砂時計ワーム リンクのための単軸追跡システム
ワームギアスロードライブ 説明
垂直設計は,ハングツオのスローイングドライブ最大の明るい点です. 垂直設計は主に太陽電池追跡システムに使用されています.特殊な構造は,単軸太陽電池追跡システムの支架の複雑な構造を簡素化します太陽光トレーサ市場では,垂直設計がより競争力のある役割を果たしています.
VEシリーズのスウィングドライブに関する技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
| モデル: | VE9 | 産地 | チャン州,中国 |
| ブランド | ハングトゥー | タイプ | 付属している |
| 材料 | 42CrMo,50Mn | 出力トルク | 7320 N.m |
| 傾きモメント トーク | 18300 N.m | 保持トルク | 51000 N.m |
| 静的軸定数 | 90 KN | 静的放射性ランキング | 160 KN |
| 動的軸定数 | 45 KN | ダイナミック・ラジアル・レーティング | 80 KN |
| ギア比率 | 61:1 | 効率性 | 40% |
申請
双軸スウィイングドライブの最も一般的な用途は,ヘリオスタットや集中光伏 (CPV) などの双軸太陽光追跡装置,衛星やレーダー皿です.他の用途には,自動車用エレベーターも含まれます.ロボット用腕の位置付け器や 舞台機器
SDE 双軸定位装置の仕様
特徴
1垂直閉ざされた設計で,単一の出力または二重出力.
2砂時計のワームギアを使用し,多歯接触,より大きな負荷に耐えるために高いトルク転送.
申請
回転駆動が使用できるアプリケーションは多く,主に,電源と回転トルクを維持するために負荷を必要とするアプリケーションに適しているためである.
典型的なスイングドライブ用途には,以下が含まれますが,これらに限定されません.
1ソーラー・トラッカー
2風力タービン
3男子のリフト
4水力機械
5テレハンドラー
6掘削機
7引き上げろ
8クレーン
9掘削装置
10軍事装備
