商品の詳細:
|
| 電源: | 24V | タイプ: | シング軸 |
|---|---|---|---|
| 起源の場所: | チャン州,中国 | 出力トルク: | 533Nm |
| 出力速度: | 0.065RPM | 特徴: | 倍は囲む |
| 使用: | 微小な太陽追跡機 | 保護する機能: | IP66 |
| ハイライト: | slewing drive for solar tracking system,slew drive for solar tracker |
||

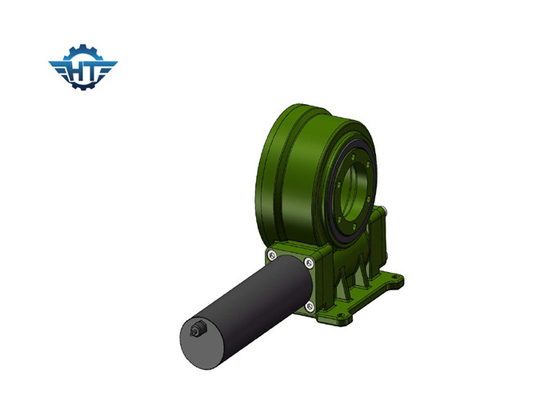

垂直単軸太陽トレーカー スリーブドライブ 小型スリーブドライブ ダブルエンベロープワーム
ソーラー・トラッカー スリュー・ドライブ 説明
ローリングドライブは,完全なサイクル回転と変動速度要求の必要性のある任意の機会に使用することができます.運動伝送の高精度や体体のコンパクトな構造により,より高いメカニズム選択が必要となる.,回転駆動は最良の解決策です. 閉じられた双軸スウィイング駆動は,垂直と水平の2つの異なる方向で動きを実現することができます.通常は,二軸太陽電池追跡システムや類似の作業状態の機械機器に適用されます..

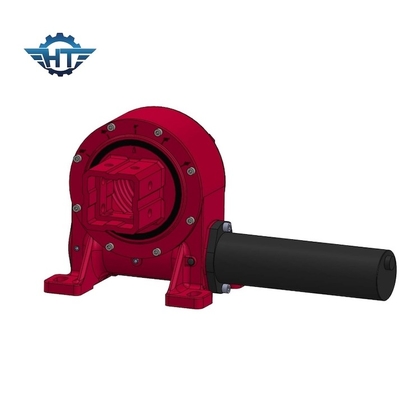

垂直型 ワームギア 小型スウィイングドライブ
VEワームギアとは垂直設置のスウィリングドライブを意味します.主に防塵,防雨,防腐などの高作業条件の要件に適用されます.保護グレードIP66,精度0.1°
設備のスペースを節約し,最大負荷容量,コンパクトな設計,長い使用寿命,保守コストを削減する利点があります.
性能データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
適用する
スウィイングドライブは,回転トルク強さを要求するアプリケーションのための完璧な製品です.
スリュー・ドライブ・フォー・ソーラー:太陽光パネル回転で設計され,発電効率を向上させる.単軸と二軸太陽電池追跡ソリューションが利用可能である.
風力発電機: スウィイング ドライブ は 風力 タービン の 脚台 を 回転 する ため に 用い られ ます
施工機械の用途: 設置されたトラッククレーン,空中作業プラットフォーム,ドッククレーン,木材グリップに広く適用されます
産業市場:自動化/組立ライン,ロボットアーム
衛星:スルードライブは,衛星皿内の宇宙通信と地球定位システムに使用できます.
