商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | VE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 最大定数出力トルク: | 5060 Nm |
| 保持トルク: | 40,000 Nm | 傾斜トルク: | 5,000 Nm |
| 効率性: | 40% | 標準色: | RAL9006 |
| ハイライト: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

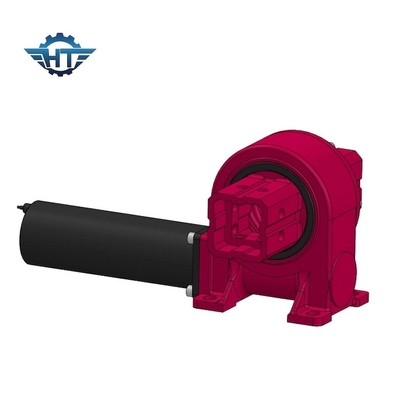

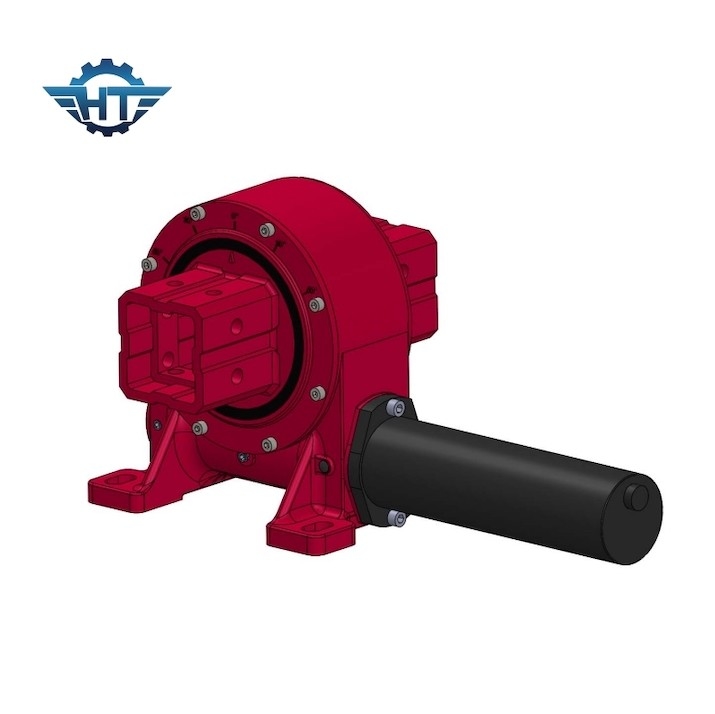

CE 垂直封筒 スリーブドライブ ワーム ギアボックス モーター ソーラー トラッカー
カスタム ワーム ギア スウィイング ドライブ 説明
スウィーリングドライブの中核構成要素は,エンベロープワームとマルチ歯接触を採用しているので,私たちのスウィーリングドライブは,同時に軸力,射線力,傾斜モメントの影響を受けることができます.伝統的なスウィリング製品と比較して,私たちの製品は,シンプルなインストール,容易な保守,およびより大きな範囲に設置スペースを節約する特徴を持っています.
VE型スウィイングドライブの技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
利点
1太陽電池追跡システムの安全性を向上させる
2360度または +60~60度回転範囲,または顧客の要求に応じて
3内部にワームドライブを包み込む
4. 高い負荷を確保するために複数の歯の接触
5自動ロック機能
パーソナライズされたサービス
1異なるアプリケーションとプロジェクトに基づいた特別な設計
2異なるタイプのモーターがマッチできる.例えば,水力モーター,ステップモーター,電気モーターなど.
3標準色はRAL 9006です. 標準色はRAL 9006です.
キーパラメータの用語集
傾きモメント トーク:このトルクは重力負荷を負荷の位置とスウィリングベアリングの中心間の距離に掛けます.実際のトルクが定位傾きモメントトルクよりも大きい場合,スウィーリングドライブは転覆されます..
半径負荷:ローディングベアリングの軸に垂直に負荷
軸負荷:ローリング軸に平行な負荷
保持トルク:ドライブが逆方向に回転し,部品が損傷しない場合,最大達成されたトルクは保持トルクと呼ばれ,壊れたトルクとしても見られます.
自動ロック:負荷があるときのみ,スウィリングドライブが逆回転できず,したがって自動ロックと呼ばれる.
