商品の詳細:
|
| モデル: | VE7」 | ギヤ比率: | 57:1 |
|---|---|---|---|
| 定数出力トルク: | 1750Nm | 保持トルク: | 13200Nm |
| 傾斜トルク: | 7000Nm | 密閉型ハウジング: | そうだ |
| 入力電源: | AC/DC | 入力電圧: | 24V |
| ハイライト: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

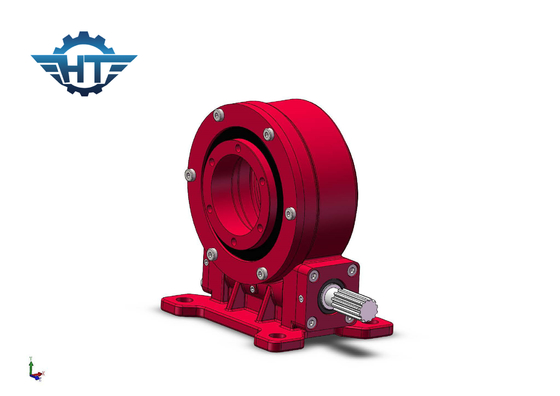

CE 垂直エンベロープ ソーラー・トラッカー用 ワームギア スリーブドライブ
封筒 ワームギア スロードライブ 説明
駆動装置のコアコンポーネントがスウィリングベアリングを採用しているため,軸力,半径力,傾きモメントの効果を同時に耐えることができる.伝統的な回転式製品と比較して簡単にインストールし,簡単に保守し,安装スペースを大幅に節約する特徴があります.
VE スウィイングドライブの技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
利点
1太陽電池追跡システムの安全性を向上させる
2360度または+60~60回転範囲,または顧客の要求に応じて
3内部にワームドライブを包み込む
4. 高い負荷を確保するために複数の歯の接触
5自動ロック機能
パーソナライズされたサービス
1異なるアプリケーションとプロジェクトに基づいた特別な設計
2異なるタイプのモーターがマッチできる.例えば,水力モーター,ステップモーター,電気モーターなど.
3標準色はRAL 9006です. 標準色はRAL 9006です.
キーパラメータの用語集
傾きモメント トーク:このトルクは重力負荷を負荷の位置とスウィリングベアリングの中心間の距離に掛けます.実際のトルクが定位傾きモメントトルクよりも大きい場合,スウィーリングドライブは転覆されます..
半径負荷:ローディングベアリングの軸に垂直に負荷
軸負荷:ローリング軸に平行な負荷
保持トルク:ドライブが逆方向に回転し,部品が損傷しない場合,最大達成されたトルクは保持トルクと呼ばれ,壊れたトルクとしても見られます.
自動ロック:負荷があるときのみ,スウィリングドライブが逆回転できず,したがって自動ロックと呼ばれる.
