商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | 7インチ |
|---|---|---|---|
| ギヤ比率: | 51:1 | 効率性: | 40% |
| 正確さ: | ≤ 0.1 | 運転者: | 電動モーター |
| 色: | 要求通り | 保持トルク: | 39kNm |
| ハイライト: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

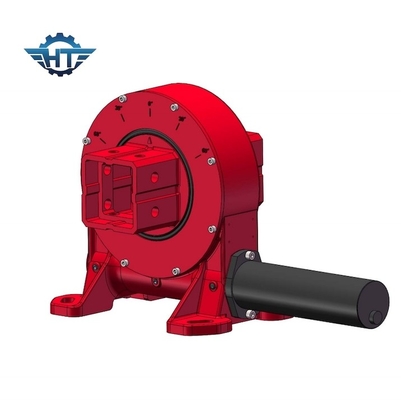

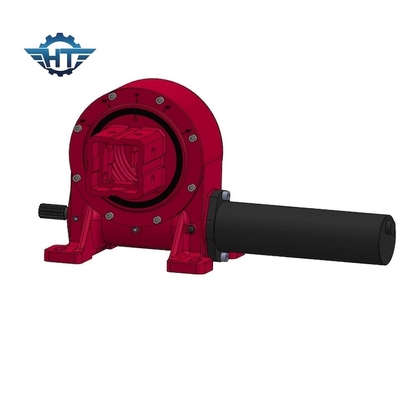

VE 垂直C3コーティング ソーラースレードドライブ フォトトラッカーのためのダブルエンベラリングワーム
双面包みワームスウィイングドライブ 説明
当社は深遠な専門知識を持ち,スウィリングドライブを設計,開発,製造する10年間の経験を持っています.私たちのチームは,その特定の領域で研究と開発に特化したもので,太陽光発電システムの追跡技術の分野をカバーしています集中太陽光発電所,機械工学,スウィイングドライブ技術
VEシリーズのスウィングドライブに関するデータシート
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
利点
迅速 に 反応 する 時
わかった大量生産のためのインテリジェントプロセス制御と顧客向け製品開発の長年の経験
種々
スウィイングドライブ (閉ざされたタイプ,垂直型,双軸型,精度タイプ) 砂時計ワームスウィリングドライブは,強い傾きモメントトルクと静的自己ロック機能を持つスウィリングベアリングに基づいています多くの歯の接触面は,特に高い負荷を運転するために設計されています.
安定した品質
工場全体で9つのポイントを設置します. 重要なプロセスで厳格に制御するために,我々は重要な品質検査ポイントを設置し,品質検査指示を作成します.高精度で測定計の校正を使用します.
販売図
詳細な製品技術パラメータについては,製品カタログと詳細な販売図面を私たちに連絡してください.
申請
垂直回転ベアリング駆動は,一般的に地面に垂直に設置され,様々な太陽光発電プロジェクトに広く使用されています.例えばパラボリックまたはCsp発電フレスネルCSP発電 単軸の太陽光追跡システム 斜め太陽光追跡システム塵や水が入らないようにします.
