商品の詳細:
|
| 材料: | 50Mn、42CrMo | モデル: | みみずギヤ7インチ |
|---|---|---|---|
| ギヤ比率: | 31:1 | 効率性: | 40% |
| 正確さ: | <0.1程度 | 運転者: | 電気/油圧/Servo |
| 色: | 銀製灰色 | 産地: | チャン州,中国 |
| ハイライト: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

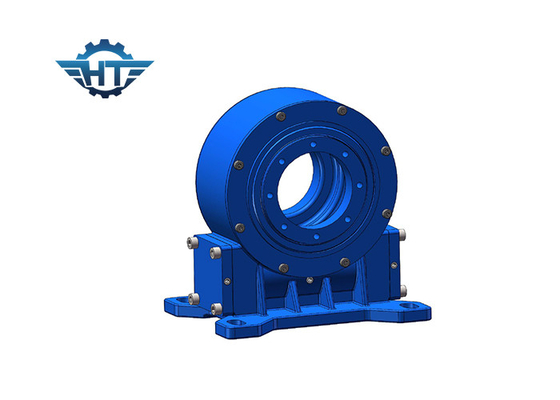

7インチサンクロースワームゼロバックレッシュスレーブドライブ パラボリックトレウ太陽光発電所
ゼロバックレックス ワームギア スウィイングドライブ 説明
ゼロバックレッシュワームギアスウィーリングドライブは主にパラボリックやトリグのようなCSPアプリケーションに使用されます.熱を吸収し,電気に変換する熱コンデンサーシステムです.
製品名 VE7
標準出力速さ:0.03RPM
正常出力トルク: 7320 N.m
最大出力トルク: 10980 N.m
傾きモメント トーク: 8 kN.m
保持トルク: 39 kN.m
静的軸負荷: 30 kN
静的放射線負荷: 100 kN
スウィイングドライブ比 51:1
逆反応クリアランス: <=0.15°
IP (クラス): 66
効率: 40%
温度: -40°Cから+120°C

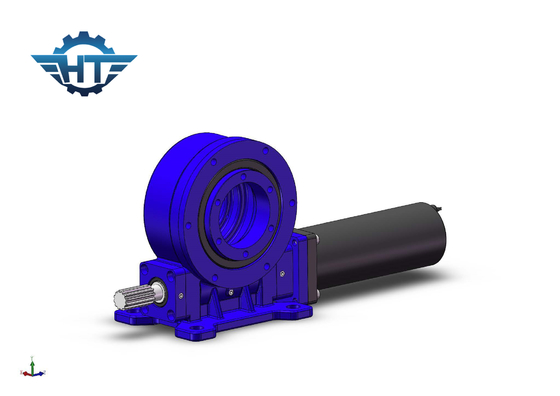

減速器のモーター性能データ
定位電圧: 24 VDC
標準電流: < 7.5A
出力:126W
出力速さ: 1.6 RPM
出力トルク: 359 N.m
最大出力トルク: 538 N.m
騒音: <65 dB
利点
1360度回転する
2動力モーターを左側または右側から接続する
3設置中に,ギアリングのクリアランスを調整する必要はありません.これはすでに工場の前に生産者によって設定されています.
4シンプルな設置と保守費が少ない
5合理的な空間利用
6. ギアが自動ロックしているので,ブレーキは必要ありません.
7. 簡単で流暢な方法の起動と停止
8高い精度
ゼロ・バックレックス ワームギア 垂直スウィイングドライブ 仕様
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
適用範囲
典型的な用途は太陽光追跡機,風力タービン,衛星およびレーダー皿,トラッククレーン,人力リフト,公益設備,水力機器の付属装置,オイルツール機器,タイヤハンドラー,エグガー s自動車エレベーター
