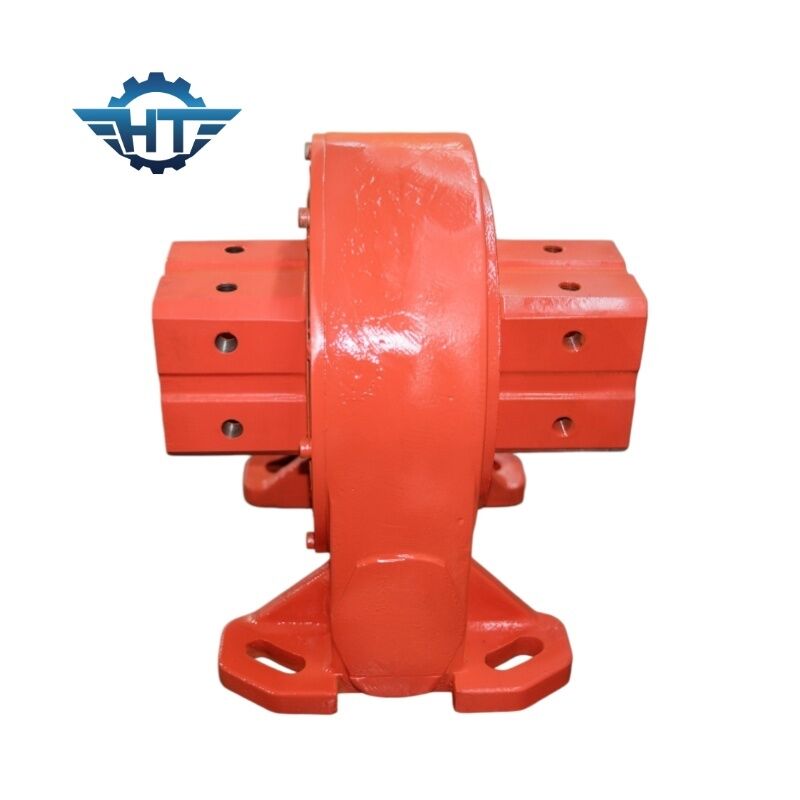

ソーラーと工業機器のための自動ロック型ワームギアスウィイングドライブ

​ソーラー・産業機器用セルフロックウォームギア遊星駆動装置

説明

ウォームギア遊星駆動装置は、コンパクトな回転伝達ソリューションであり、幅広い機械システムで制御された回転、高トルク出力、信頼性の高い負荷サポートを提供します。遊星ベアリング、ウォームギア機構、ハウジング、ベアリング、ボルト、その他の機械部品を1つのコンパクトな駆動ユニットに統合しています。

高トルク容量、セルフロック機能、コンパクトな構造、正確な位置決めにより、ウォームギア遊星駆動装置は、制御された回転運動と安定した負荷保持を必要とするアプリケーションに特に適しています。

ソーラートラッキングアプリケーションでは、遊星駆動装置をDCプラネタリーギアモーターまたはACギアモーターと組み合わせて、信頼性の高い方位角または仰角の動きを提供できます。建設および産業機械では、高負荷の回転アプリケーションのために油圧モーターで駆動することもできます。

ウォームギア遊星駆動装置はどのように機能しますか？

ウォームギア機構は、モーターまたは油圧の動力を遊星リングに伝達し、入力回転を制御された回転運動に変換します。ウォームギア伝達は、比較的コンパクトなハウジング内で高い減速比を提供します。

主な利点の1つは、セルフロック機能です。アプリケーションに合わせて適切に選択された場合、駆動装置は外部負荷による逆回転に抵抗でき、モーターが動作していないときに必要な位置を維持するのに役立ちます。

これにより、ウォームギア遊星駆動装置は、変動する負荷、振動、風力、または位置決め要件にさらされる機器に適しています。

VEモデル遊星駆動装置のパラメータ

VEウォームギア遊星駆動装置の主な特徴

1. 高トルク・高負荷容量

VEシリーズは、大きな軸方向およびラジアル荷重をサポートしながら、高出力トルクを伝達するように設計されています。さまざまな駆動サイズにより、エンジニアは必要なトルク、転倒モーメント、構造荷重に応じて適切な構成を選択できます。

2. セルフロックウォームギア設計

ウォームギア伝達は、適切な動作条件下でセルフロック機能を提供できます。これにより、連続的なモーター電力なしで駆動構造の位置を維持するのに役立ち、ソーラートラッキングおよび位置決め機器に特に役立ちます。

3. 正確な回転位置決め

最大≤0.1°の回転位置決め精度により、ソーラートラッカー、アンテナ位置決め機器、産業用回転機械など、制御された角度運動が重要なアプリケーションで使用できます。

4. コンパクトな統合構造

遊星リング、ウォームギア機構、ハウジング、ベアリング、取り付けコンポーネントは、コンパクトな駆動アセンブリに統合されています。この設計により、設置が簡素化され、回転伝達システムのスペース要件が削減されます。

5. シールおよび耐食性設計

密閉されたハウジングは、内部伝達コンポーネントをほこり、湿気、その他の環境汚染物質から保護するのに役立ちます。この駆動装置は、環境保護と長期的な機械的信頼性が要求される屋外アプリケーション用に構成できます。

6. 複数の駆動構成

アプリケーションに応じて、遊星駆動装置は、DCギアモーター、ACギアモーター、油圧モーターを含むさまざまな駆動ソリューションで供給できます。これにより、ソーラートラッキングシステム、モバイル機械、産業機器に柔軟性を提供します。

ソーラートラッキングシステム用ウォームギア遊星駆動装置

ソーラートラッキングは、ウォームギア遊星駆動装置の最も広く使用されているアプリケーションの1つです。ソーラートラッカ遊星駆動装置は、太陽光発電モジュールの角度位置を制御し、パネルが1日を通して太陽の動きを追跡できるようにします。

適切な遊星駆動装置のサイズは、パネル面積だけでなく、それ以上の要因によって決まります。重要な選択要因は次のとおりです。

• 総太陽光発電モジュール面積

• トラッカ構造の重量

• モジュールの数と配置

• 重心オフセット

• 風荷重と生存風速

• 必要なトラッキング精度

• 動作速度

• 必要な保持トルク

• 設置方向

• 地域の環境条件

一般的な参考として、予備選択のために次のソーラーパネル面積を検討できます。

これらの値は予備的な参考値です。最終的なソーラートラッカー遊星駆動装置の選択は、パネル面積だけでなく、完全な機械的荷重条件に基づいて行う必要があります。

ウォームギア遊星駆動装置（​​）産業用途

太陽光発電トラッキングシステムに加えて、ウォームギア遊星駆動装置は、制御された回転運動と高負荷容量を必要とする機器に広く適用されています。

典型的なアプリケーションは次のとおりです。

• ソーラートラッキングシステム

• 風力発電設備

• 衛星およびアンテナ位置決めシステム

• トラッククレーンおよびリフティング機器

• 高所作業車

• 建設機械

• 港湾および海洋機器

• 鉱業機械

• 冶金機器

• 鉄鋼生産設備

• 農業機械

• 廃水および下水処理設備

• マテリアルハンドリングおよび回転位置決め機器

油圧アプリケーションの場合、遊星駆動装置は油圧モーターと組み合わせて、ヘビーデューティ機械用のコンパクトな油圧遊星駆動システムを作成できます。

なぜウォームギア遊星駆動装置を選ぶのか？

従来の回転伝達構成と比較して、統合された遊星駆動装置は、高トルク伝達、コンパクトな設置、制御された回転、負荷保持、およびシステム統合の簡素化という利点を提供します。

ソーラートラッカーメーカーおよび機器インテグレーターにとって、VEシリーズは、さまざまなトラッカー構成および負荷要件に対応するために、複数のサイズとギア比を提供します。また、プロジェクト要件に応じて、適切なモーター、取り付けインターフェース、その他の構成でカスタマイズすることもできます。

遊星駆動装置選択サポート

遊星駆動装置の選択は、駆動装置の直径やソーラーパネル面積だけに頼るのではなく、実際のアプリケーションに基づいて行う必要があります。当社のエンジニアリングチームは、必要な出力トルク、転倒モーメント、保持トルク、軸荷重、ラジアル荷重、回転速度、および環境条件を評価して、適切なモデルを推奨できます。

ソーラートラッキングプロジェクトについては、パネルの数量と寸法、トラッカ構造のサイズと重量、重心、風の状態、および必要なトラッキング角度を提供してください。この情報により、トラッキング構造全体に対して遊星駆動装置をより正確に選択できます。
