商品の詳細:
|
| 証明書: | ISO9001のセリウム | 設置: | 垂直 |
|---|---|---|---|
| 寿命: | 30年 | 電源: | 24 VDC |
| 保護しなさい: | IP66 | 保護する機能: | 囲まれている |
| 標準色: | 要求通り | 使用: | 最適化された太陽追跡器 |
| ハイライト: | 単軸のワームギアスロードライブ,24Vのギアスロードライブ,単軸のギアスロードライブ |
||

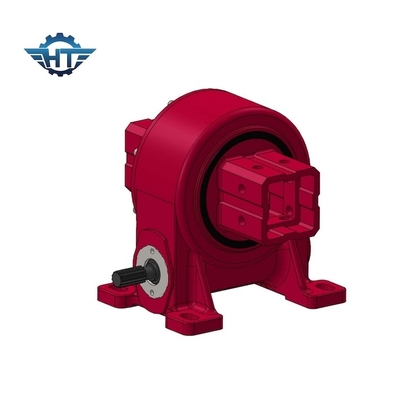

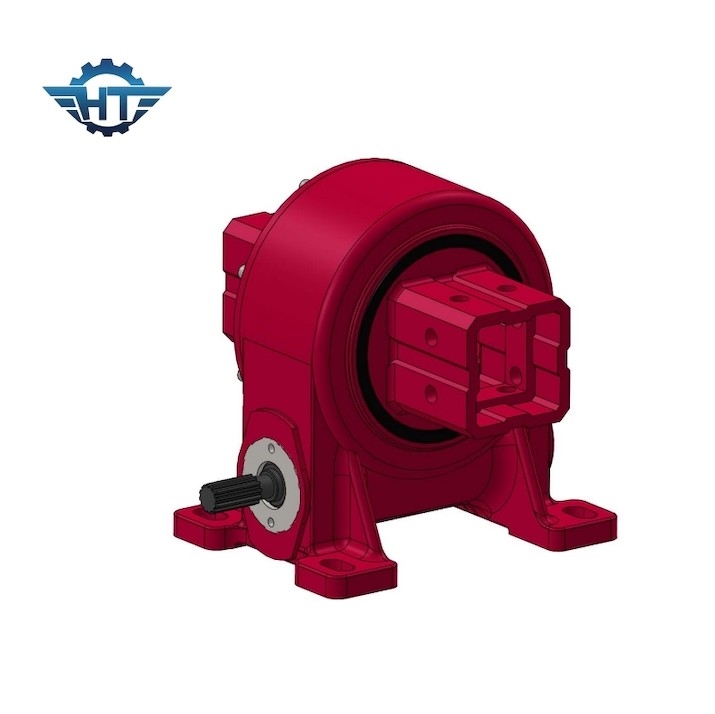

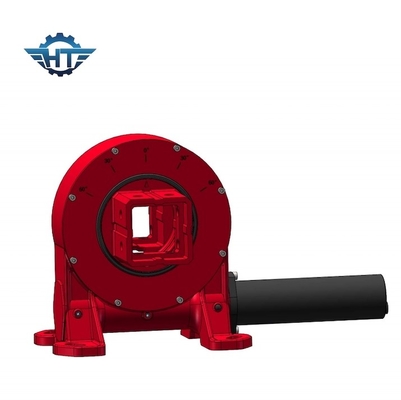

VE5 単軸 24V 電動惑星モーター ワームギア スロードライブ
ワームギアスロードライブ 説明
ワームギア (worm gear) とは,ワームギアと呼ばれる歯の輪からなる機械的なギアシステムで,ワームと呼ばれる螺旋式螺旋型ギアと網状になっている.ワームギア は 螺栓 の 糸 に 似 て いるワームギアは円筒形のギアに似ているが 歯が周りを巻いている.
ワームギアとワームには垂直な軸があり ワームが回転すると ワームギアの歯と接触して ワームギアも回転しますワーム の 螺旋型 歯 の 角度 に よっ て 滑る 動き が 起こっ て い ます減速比は,ワームの歯の数とワームの糸の数によって決定されます.
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
申請
ワームギア は,コンベア システム,包装 機械,エレベーター,自動車 ステアリング メカニズム,制御された運動とトルク伝送が必要な工業用アプリケーション.
特徴
ワームギア の 利点 に は 次 の よう な もの が あり ます.
高速回転減速:ワーム回転は高速回転減速率を提供し,入力と出力軸間の速度を大幅に削減することができます.これは,高いトルクと低速出力が必要なアプリケーションに適しています.
コンパクトな設計: ワームギアのコンパクトな性質により,空間が限られているアプリケーションに最適です. 軸型配置により,他のギアシステムと比較して足跡が小さくなります.
自閉機能: ワームギアには自閉機能があり,ワームギアが簡単にワームを駆動することはできません.この特性により,位置を維持したり,バックドライブを防ぐことが必要とされるアプリケーションでは,ワームギアが便利です..
高衝撃負荷耐性: ワームギアは,ワームとワームギア歯の間の大きな接触面により,高い衝撃負荷を処理することができます.これは,重用アプリケーションに適している.
