商品の詳細:
|
| 反発: | <0.1° | 一致させたモーター: | 電気モーター |
|---|---|---|---|
| 材料: | 鋳鉄 | モデル: | 縦の回転ドライブ |
| エンジンの種類: | ブラシのないモーター | OEM サービス: | 入手可能 |
| 精度: | 0.1度 | 伝達効率: | 40% |
| ハイライト: | 小型ワーム駆動ギアボックス,横軸に搭載されたワーム駆動ギアボックス,ソーラー・トラッキング・ワーム・ドライブ・ギアボックス |
||

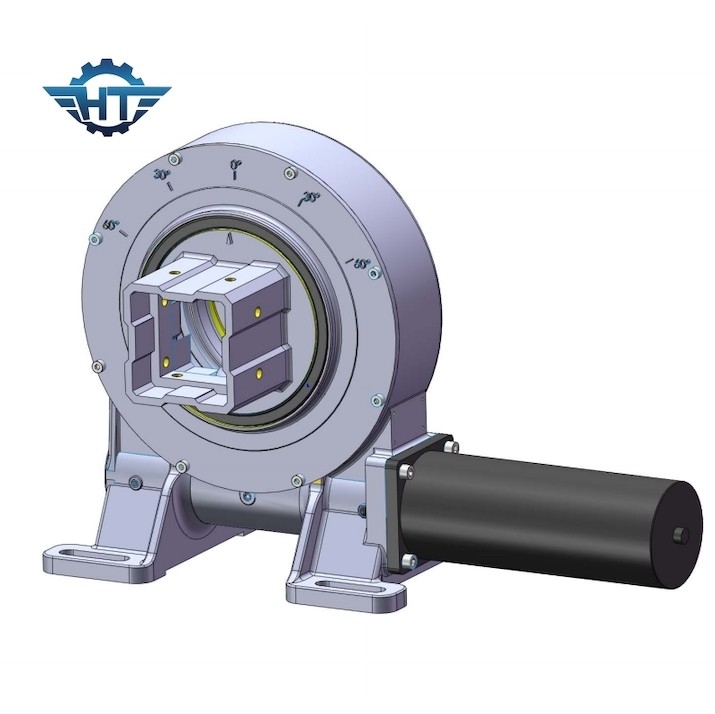

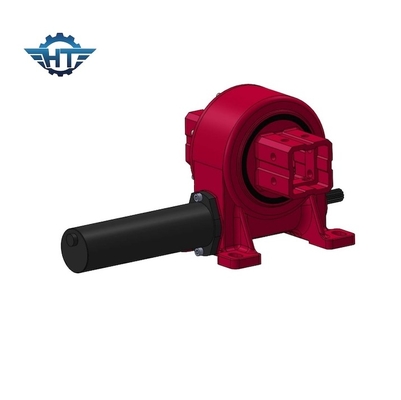

横軸に設置された太陽電池追跡用小型ワーム駆動ギアボックス
スウィーイングギアボックス 説明
スウィーリングギアボックス (スウィーリングギアボックス,スウィーリングドライブ,スウィー) は,様々な用途で重荷を回転させたり,回転させたりするために使用される機械装置である.通常,クレーンなどの機械で使用される.掘削機太陽電池の追跡システムです
スウィイングギアボックスの主な目的は,制御された回転と負荷のサポートを提供することです.いくつかの主要なコンポーネントで構成されています.
ハウジング:ギアボックスの内部部品を収納する外構造.
スリーブリング:ギアボックスの円滑な回転を可能にする大きな円形軸承.回転中に負荷に支えと安定性を提供します.
ギア列車:ギア列車は,望ましい回転出力を達成するために特定の配置に配置されたギアセットで構成される.通常,スポンギア,螺旋ギア,ワームギア.
モーター:モーターは,スウィイングギアボックスを回転させる駆動力を供給する.それは電気モーター,水力モーター,または特定のアプリケーションに応じて手動曲線であってもよい.
出力軸:出力軸は,ギア列車に接続され,ギアボックスのハウジングから伸びます.それは回転運動を負荷に移し,回転できるようにします.
VEモデル スウィイングギアボックスの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
主要 な 特徴
1無制限の回転角度と範囲
2可能な限り高いパワーとトルクの最も効率的な転送を提供
3完全に閉ざされ 密封された住宅は 厳しい環境に耐えて 安全性を高めます
