商品の詳細:
|
| 適用する: | 太陽追跡システム | モーター: | 24V DC |
|---|---|---|---|
| 耐久性: | 30年のライフサイクル | 効率性: | 高い |
| 名前: | 電動スロードライブ | 騒音: | 低い |
| 保護: | IP66 | 体重: | ライト |
| ハイライト: | Ve5 ワーム スレイド ドライブ,ソーラー・トラッキング・システム ワーム・スレッド・ドライブ,オーバーワームギア スレッドドライブ |
||

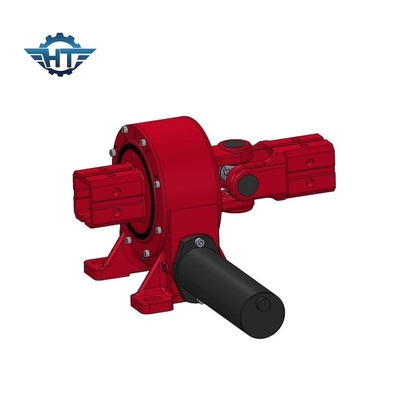

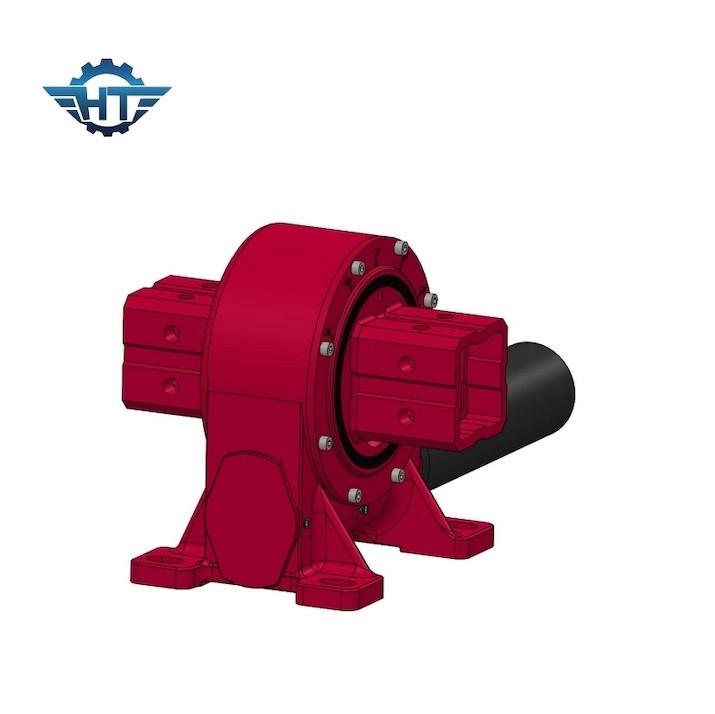

VE5 封筒 ソーラー追跡システムのためのワームスロードライブ
封筒 ワーム スリュー ドライブ 説明
スウィーンドライブは,多くの重型機械の設備や施設において,スムーズで精密な回転運動を可能にするために重要な役割を果たします.コンパクトな設計と多角的な負荷サポートは,多くの産業用アプリケーションで欠かせない部品になります.
包み込みワームスレイドドライブは太陽光パネル回転で設計され,発電効率を向上させる.単軸の太陽光トラッカーと2軸の太陽光トラッキングソリューションに適用できますソーラーコンセントレーター ソーラーディッシュ CPV (集中太陽光発電) CSP (集中太陽光発電) ソーラーパラボリックトリグなど
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ |
251kg |
特徴 と 益
高トルク容量: スウィリングドライブは重荷に耐えるように設計され,高いトルク転送能力を持っています.
コンパクトな設計: スウィイングドライブにはコンパクトな寸法があり,設置スペースが限られているため適しています.
多重負荷に対応する: スウィイングドライブは軸性,半径性,モメント性負荷に耐えることができ,さまざまな用途に適しています.
耐久性:スウィングドライブは,通常,耐久性のある材料と密封型設計を使用して,厳しい作業環境と長い使用寿命の要件に適応します.
カスタマイズ可能性: スウィイングドライブは,ギア比やモーターオプションなどの特定の要件に合わせてカスタマイズできます.
申請
回転駆動が使用できるアプリケーションは多く,主に,電源と回転トルクを維持するために負荷を必要とするアプリケーションに適しているためである.
典型的なスイングドライブ用途には,以下が含まれますが,これらに限定されません.
1ソーラー・トラッカー
2風力タービン
3男子のリフト
4水力機械
5テレハンドラー
6掘削機
7引き上げろ
8クレーン
9掘削装置
10軍事装備
