商品の詳細:
|
| 製品名: | ワームギアスロードライブ | 分野の生命: | 25~30年 |
|---|---|---|---|
| 適用する: | 単一の太陽追跡 | バックラッシュ: | ≤0.1° |
| 材料: | 鋳鉄 | 土台位置: | 横/垂直 |
| 保護度: | IP66 | 作業温度: | -20℃~+80℃ |
| ハイライト: | ve7 砂時計 ワームギア スレッドドライブ,自動ロックワームギア スレッドドライブ,シングルソーラー・トラッキング・ワーム・スレッド・ドライブ |
||

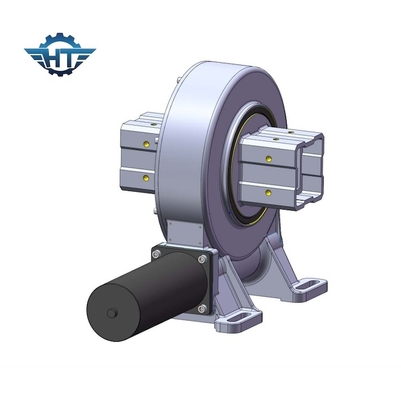

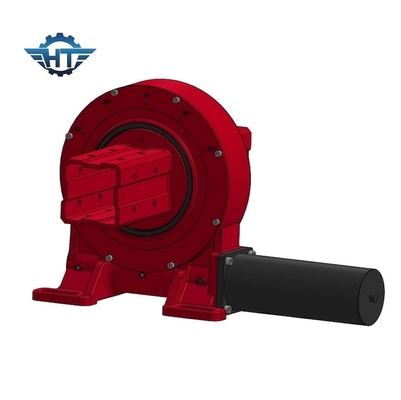

VE7 砂時計 包み込み ワーム ギア スウィイング ドライブ 単一 太陽 追跡 システム
砂時計 ワームギア スウィイングドライブ 記述
スウィリング・ドライブ (Swing Ring Drive,Swing Ring Drive,Swing Ring Bearings) とは,機械の用途において回転運動を提供するギアボックスの一種である.それは,回転リング (大きなベアリング) と駆動メカニズムで構成されています.通常はワームギアやスポンギアシステムです
中国長州に位置するハングトゥー機械は,スレーニングドライブを設計,開発,製造する豊富な専門知識を持っています.私たちは10年以上経験があります.この分野の研究と開発に特化したチームです私たちの経験は太陽光発電の追跡技術,機械工学,スウィイングドライブ技術です
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
作業原理
スウィーリング駆動の動作原理は,ギアトランスミッションに基づいています. モーターまたは電源によって提供されたトルクを通して,駆動メカニズムの惑星ギアが外輪ギアと内輪ギアにトルクを送信する外輪ギアが回転リングに接続され,内輪ギアが駆動メカニズムに接続されます.駆動メカニズムの回転を制御することによってローティング・ドライブに接続された負荷の回転を制御できます.
申請
単軸太陽電池追跡システムと2軸太陽電池追跡システムを含む太陽電池追跡装置,風力タービン,衛星およびレーダー皿,トラッククレーン,人力リフト,電力設備,水力装置の付属装置油器具,タイヤハンドラー,掘削機,自動車エレベーター
