商品の詳細:
|
| 材料: | 42CrMoか50Mn | 保証: | 5~10年 |
|---|---|---|---|
| モーター: | DCモーター | 適用する: | 2枚の肖像画PVの太陽能力別クラス編成制度 |
| 騒音: | ≤60dB | 動作温度: | -20℃~+80℃ |
| 製品名: | ソーラー・トラッカー・スリュー・ドライブ | 保護レベル: | IP66 |
| ハイライト: | Ve7 スレーブ ドライブ ソーラー,24VDCギアモーター スレーブドライブ ソーラー,ソーラー・トラッキング・システム用 24V スウィイング・ドライブ |
||

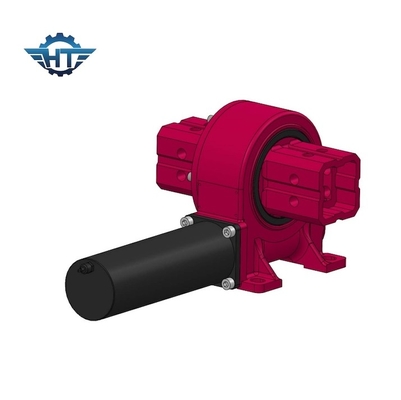

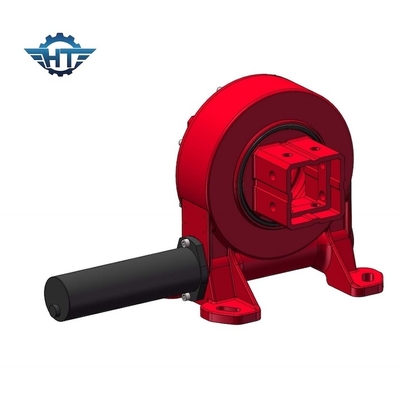

VE7 ソーラー・トラッカー 24VDC ギアモーター 2 ポートレイト PV ソーラー・トラッキングシステム
VE7 ソーラー・トラッカー スリュー・ドライブ 説明
ハントゥオのスウィイングドライブは,ギアリングの複数の段階で変動比率を提供する精密技術を使用しています. 軸承とギアリングは低プロフィール,自己保持型に組み合わされています.装着準備済みの住宅特定のアプリケーションにカスタムソリューションを提供できる能力があります
スウィイングドライブの設計と仕様は,負荷容量,速度,精度,環境条件を含む特定のアプリケーション要件に応じて異なります.広範囲のアプリケーションと負荷容量に対応するために,異なるサイズとギア比が利用可能.
VE モデルの性能パラメータ
| VE モデルの性能パラメータ | ||||||||||||
| モデル | 定数出力トルク (N.m) | 保持トルク (kN.m) | 傾きトルク (kN.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 割合 | 効率性 |
精度 (学位) |
IP | 作業温度 ((°C) | 自動ロック | 体重 (kg) |
| 3cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 12kg |
| 5インチ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 18kg |
| 7インチ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 32kg |
| 8インチ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 28kg |
| 9インチ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 52kg |
| 12インチ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 65kg |
| 14インチ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 88kg |
| 17インチ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 135kg |
| 21インチ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 192kg |
| 25インチ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | そうだ | 251kg |
特徴
トーク トランスミッション: スウィイングドライブは,効率的に駆動メカニズムからスウィイングリングにトルクを送信し,スムーズで制御された回転を可能にします.ワームギアまたはスポンギアシステムは,最小限の反響で信頼性の高い電源伝送を保証.
スウィイングリング保護: スウィイングドライブは,スウィイングリングとギアなどの内部部品を汚染物,塵,湿度,環境要因これは駆動システムの使用寿命を延長するのに役立ちます.
汎用性:スウィングドライブは,特定のアプリケーション要件を満たすためにカスタマイズできます.様々なサイズ,負荷容量,ギア比率,およびマウント構成で利用できます.この多用性により,幅広い産業や用途で使用できます..
申請
主に単軸または二軸太陽光追跡システム,建設車,港台機械,モジュール式車両と小型風力発電システム.
